マイクロスイッチ 5a 125 250v

マイクロスイッチ 5a 125 250vは、125 V AC および 250 V AC の指定された動作限界で最大 5A までの電気回路のオン/オフを切り替えるために使用される小型のスナップ アクション スイッチです。一般に電子機器、制御システム、自動販売機、事務機器、ドアやカバー、電化製品などに使用されます。

既存の定格に加えて、負荷のタイプ、アクチュエータのタイプ、力、端子の構成、寸法、環境条件がコンポーネントの計画している用途に適していることを確認してください。

5A 125/250VAC とは何を意味しますか?

「5A 125/250VAC」という表記は通常、メーカーが推奨する適切な負荷で使用した場合、スイッチが AC 125 ボルトまたは AC 250 ボルトの電圧で最大 5 アンペアを管理できることを示します。
この仕様は通常、抵抗負荷に適用されます。

モーター、ソレノイド、コンプレッサー、ランプ、変圧器、電子電源ユニットなどのデバイスでは、高い突入電流やアーク放電が発生する可能性があります。 このような場合には、異なる定格荷重を備えた装置を使用するか、適切な抑制装置を適用することが必要になる場合があります。

これはAC定格を表します。ただし、これはスイッチが 125VDC または 250VDC での使用が承認されることを保証するものではありません。続行する前に、指定されたデータシートで明確な DC 定格を必ず確認してください。

マイクロスイッチはどのように機能しますか?

マイクロスイッチはスナップアクション機構を採用しています。アクチュエータが正確な位置に到達した瞬間、内部のスプリングは接触状態を急速に変化させます。したがって、最小限の動作と一定の動作点にもかかわらず、スイッチの優れた信頼性が可能になります。

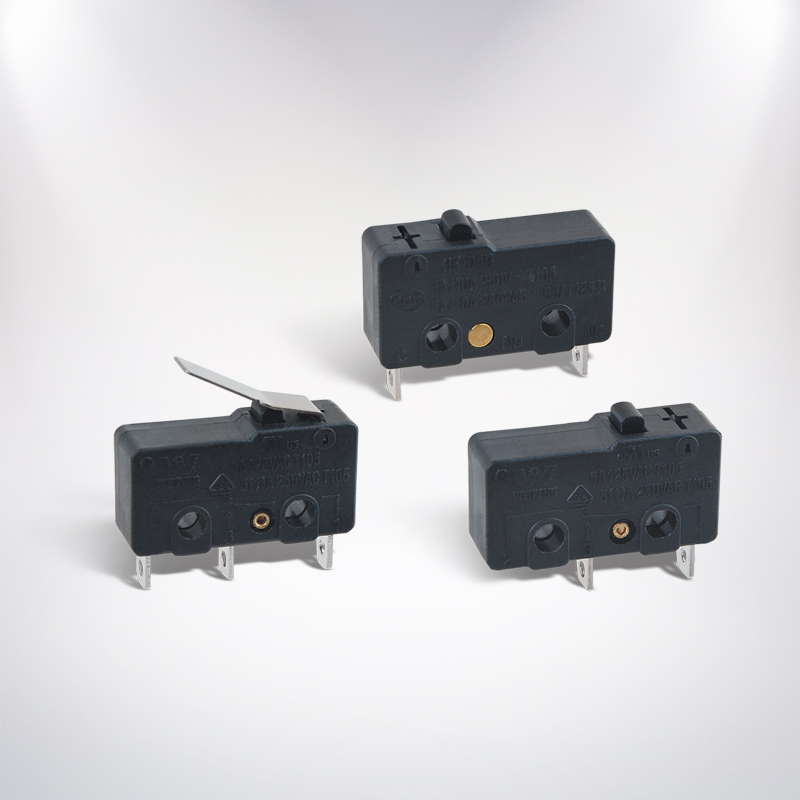

アクチュエータの代表的なタイプとしては、プランジャー、ヒンジ レバー、ローラー レバー、模擬ローラーなどがあります。利用可能なスペース、移動方向、プロセスに必要な力と距離に基づいて、適切なタイプのアクチュエータが選択されます。

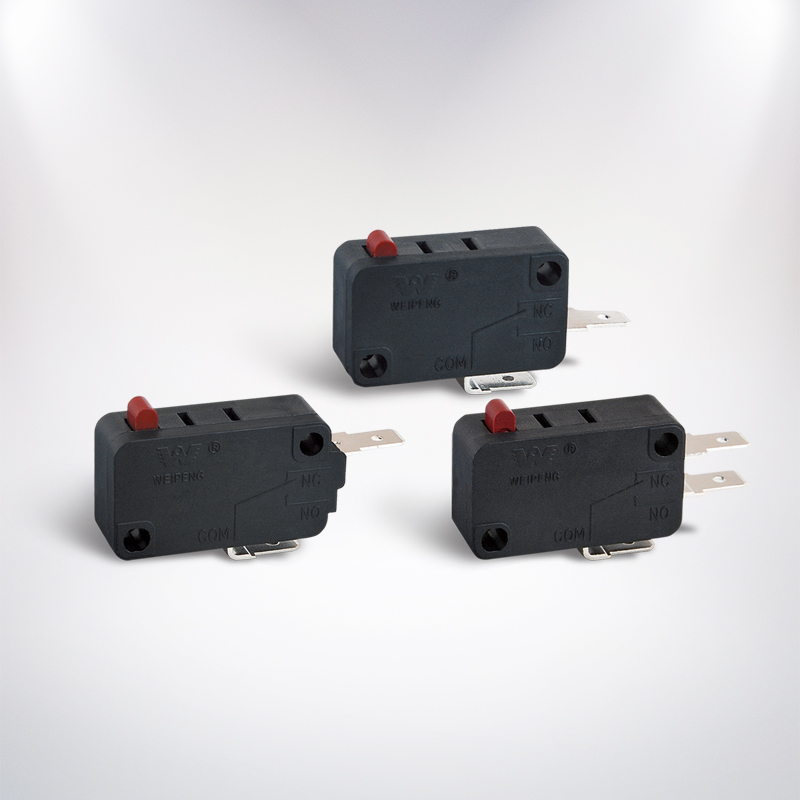

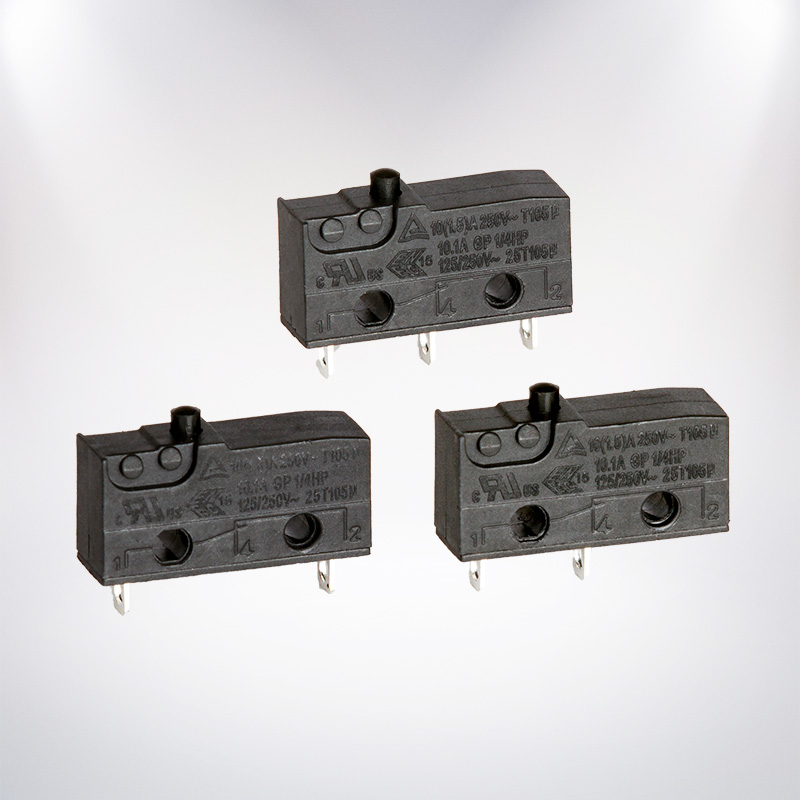

SPDT 端子構成

いくつかの 5A モデルは SPDT モード (単極双投) で動作します。 SPDT のコモン端子は COM、NC、NO です。

アクチュエータを押して回路を動作させる場合は、NO と COM を併用してください。一方、スタンバイ状態では回路を閉じておき、アクチュエータが作動すると回路が開く必要がある場合は、COM を NC と組み合わせて使用​​します。配線作業の前に、必ず実際のスイッチのラベル​​を確認してください。

センシティブマイクロスイッチとは何ですか?

敏感なマイクロスイッチは非常に低い力で動作します。これは、軽いドア、プラスチック製のタブ、小さな機構、または限られた動きの助けを借りてスイッチを作動させるときに役立ちます。

感度は電流定格以上のものによって決まります。次の仕様を確認してください。

• 操作力とリリース力
• プレトラベルとオーバートラベル
• 動作位置
• アクチュエータの種類と長さ
• 機械的および電気的寿命

ローラー レバーを使用すると、外部システムに必要な力を最小限に抑えることができます。ただし、位置合わせが不適切だと、横方向の応力が発生し、早期に故障が発生する可能性があります。オーバートラベル仕様を超えずに適切に動作する必要があります。

5A、10A、16A、21Aマイクロスイッチ

マイクロ スイッチは、さまざまなバージョンの電流定格、つまり 5A、10A、16A、21A で製造されています。より高い電流定格が必ずしも正しい選択であるとは限りません。スイッチが印加電圧、負荷タイプ、測定値、端子のタイプ、規格に適合していることが最も重要です。

125V と 250V の両方で 5A 定格のマイクロ スイッチを、10A、16A、21A 定格の他のモデルと比較する場合は、定格だけを見るのではなく、すべての仕様を比較する必要があります。 より高い定格のスイッチは、取り付け穴、アクチュエータの移動量、端子の位置、接点の寸法などの設計上の特徴が、より低い定格のモデルとは異なる場合があります。

負荷と安全性に関する考慮事項

負荷を接続する前に、通常の電流だけでなく、突入電流や起動電流も確認する必要があります。通常、抵抗負荷は誘導性負荷や容量性負荷よりもはるかに簡単に処理できます。通常の電流が 5 A 未満であっても、モーターやソレノイドは接点に損傷を与える可能性のある火花を発生する可能性があります。

主な用途では、適切な絶縁、過負荷保護、機械的保護、およびエンクロージャを使用する必要があります。スイッチは通常、機器設計および地域の電気規制の指定に従って導線を切断するように適切に設置する必要があります。

この点に関して設置またはテスト作業を行う前に、主電源を切断してください。主電源の配線は資格のある専門家によって完了または検査される必要があります。

取り付けと設置のヒント

ご注文前に必ず本体寸法、取付穴間隔、アクチュエータ高さ、端子種類、動作位置をご確認ください。見た目が似ているスイッチが必ずしも交換可能であるとは限りません。

アクチュエータは正しい方向に押す必要があり、メーカーによって別途指示がない限り、ハードな機械的停止として使用してはなりません。過度の衝撃、側圧、湿気、湿気、振動を避けてください。

一般的に使用される端末にはさまざまな種類があります。これらには、はんだ端子、クイック接続タブ、PCB ピン、ワイヤ端子が含まれます。スタイルは、使用する組み立て技術とスペースの利用可能性に基づいて選択できます。

適切なモデルの選び方

購入前にこのチェックリストを使用してください。

• ACまたはDC電圧と実際の負荷電流を確認してください。
• 負荷が抵抗性、誘導性、容量性、モーター、またはランプのいずれであるかを識別します。
• 回線に応じてSPDT、SPST-NO、SPST-NCを選択してください。
• 必要な操作力とアクチュエータのスタイルを選択してください。
• 取付寸法と端子位置を比較してください。
• 動作温度、密閉性、電気的寿命、および承認を確認してください。
• 正確な部品番号については、公式データシートをリクエストしてください。

FAQ: 高感度マイクロスイッチ SPDT 5A 125/250VAC

高感度マイクロスイッチ SPDT 5A 125/250VAC とは何ですか?

このスイッチは、共通端子とデュアル出力を備えた、低力のスナップアクション デバイスです。制御された条件下で動作させた場合の最大電流定格は 5A です。

DC250Vでも使用できますか？

いいえ、125/250 VAC のマークは AC 定格を表しますが、DC 電圧の定格を示すものではありません。記載されている DC 電圧と電流定格を持つスイッチを常に探してください。

いいえとNCの違いは何ですか？

ノーマルオープンスイッチはスイッチに何も押されていないときに電気が流れますが、ノーマルクローズスイッチはアクチュエータが押されているときに電気が流れます。

5A マイクロスイッチでモーターを制御できますか?

モーターの電流が5A以下でもスイッチが正常に動作しない場合があります。スイッチの容量を超える可能性がある始動電流と誘導アークを特定します。モーターの負荷容量を考慮するか、リレーやコンタクタを使用してください。

5A スイッチを 16A または 21A モデルに置き換えることはできますか?

交換品の寸法、アクチュエータの動作、端子配置、接点配置、電圧定格、認証の点で同じサイズである場合に限ります。電力定格が大きいだけでは十分ではありません。

マイクロスイッチの寿命はどれくらいですか？

製品の寿命は、負荷、メッセージの頻度、調整、環境、設置の品質によって決まります。機械的寿命と電気的寿命は別個の用語です。したがって、実際の負荷に応じて電気的寿命仕様に従う必要があります。

結論としては、マイクロスイッチ 5a 125 250v負荷と機械的パラメータが適切であれば、小型 AC 制御および位置検出システムにとって実行可能なオプションです。仕様を確認し、SPDT に適切な端子とアクチュエータを選択し、突入電流が大きいデバイスや要求の厳しい電気機械アプリケーションにはリレーまたは高耐久ソリューションを使用してください。
