炊飯器マイクロスイッチ – WEIPENG: 機能、接続、選択、交換ガイド

炊飯器のマイクロスイッチは一見重要な部品ではありませんが、炊飯器の動作において重要な役割を果たしています。このようなマイクロスイッチは炊飯器の熱効率や自動温度調節機能、さらには使用者の安全にも影響を与えやすいものです。炊飯器メーカー、修理専門家、家電部品購入者にとって、適切な炊飯器マイクロスイッチを選択することは非常に重要です。

衛鵬 マイクロスイッチは、一貫した接点機能、コンパクトな寸法、さまざまな端子構成を備えているため、小型家電製品で広く使用されています。たとえば、炊飯器で交換用のスイッチを探したり、新しい家電製品の生産ラインのコンポーネントを探したりする必要がある場合、定格、アクチュエータ、接続、動作条件に関する知識が正しい選択をするのに役立ちます。

炊飯器のマイクロスイッチはどのように機能するのでしょうか?

炊飯器では、マイクロスイッチがこのツールの温度制御および予防システムの一部を形成する可能性があります。通常、熱センサー、調理レバー、加熱プレート、および内部制御ユニットの近くにあります。スイッチは、調理レバーの位置、または炊飯器が調理を開始する間のサーモスタットアセンブリの動きによってトリガーされます。

熱はクッキングプレートを加熱するために使用されます。水が存在している間、温度は沸点近くに保たれます。水分が蒸発または吸収されると、鍋底の温度は急速に上昇します。サーモスタットはこの変化を監視し、機械システムを作動させます。マイクロスイッチは調理回路を遮断するか、器具を「保温」モードに切り替えます。

スイッチの性能は、信頼性が高く、迅速な電気的応答とみなすことができます。これは、スイッチが瞬時に回路を開閉できるようにするスナップアクション接点技術の助けを借りてこれを実現します。

なぜ炊飯器マイクロスイッチ問題

マイクロスイッチは加熱プレートや電子制御基板よりも安価かもしれませんが、機器が機能する上で最も重要です。標準以下のスイッチは、加熱ムラ、調理ボタンの固着、保温不能、電気ショート、または連続使用後の避けられない故障の原因となる可能性があります。

信頼性の高い炊飯器マイクロスイッチは、生産の一貫性を高め、生産者に対する保証請求の数を減らすことができます。修理工場の場合、スイッチの正しい定格と端子構成により、アプライアンスが要求どおりに動作することが保証されます。エンドユーザーにとっては、より安全で簡単な調理体験が保証されます。

一般的な炊飯器マイクロスイッチ仕様

マイクロスイッチを購入する前に、購入者は既存のコンポーネントのマーキングを調べ、同等の代替品を見つけることが重要です。表面的には同じように見える 2 つのスイッチでも、ピン配置や電気定格が異なる場合があります。

通常、最も重要な仕様には次のものが含まれます。

• 電気定格（125VAC または 250VAC で 5A、10A、16A 以上など）
• 連絡フォーム（SPDT、SPST ノーマル オープン、または SPST ノーマル クローズを含む）
• 端子タイプ（はんだ端子、クイックコネクトタブ、ネジ端子、リード線など）
• ピンプランジャー、レバー、ローラーレバー、または押しボタンスタイルなどのアクチュエーター設計
• 操作力とリリース力
• 取付穴間隔と本体全体寸法
• 耐熱性と絶縁要件
• 予想される機械的および電気的ライフサイクル

炊飯器は通常主電源で動作するため、特定の電気設計と負荷に応じてスイッチを選択する必要があります。スイッチは見た目だけで選んではいけません。スイッチの定格電流が不適切だと、過熱したり、接点が結合したり、その他の誤動作が発生する可能性が高くなります。

炊飯器のマイクロスイッチ接続: 購入者が知っておくべきこと

炊飯器のマイクロスイッチを正しく接続することが重要です。ほとんどのマイクロ スイッチには COM、NO、NC という 3 つの端子があります。

• COMとは共通端子の意味です。
• NO は通常開いていることを意味します。スイッチが押されるかアクティブになると回路が閉じます。
• NC は通常閉を意味します。スイッチが押されるかアクティブになると回路が開きます。

機器に使用される回路の種類は、接続時に適用されるスイッチによって異なります。スイッチは、押されると回路を完了し、機械的動作の特定の時点で電力を切断する点に達し、または調理中の移行モードを知らせるデバイスである場合があります。一部の炊飯器では、バイメタルサーモスタット、温度ヒューズ、表示灯、リレー、または電子制御基板とともにマイクロスイッチを利用しています。

損傷したコンポーネントのネジを外す前に、ワイヤの写真を撮るか、その性質を書き留めておくことが重要です。端末の構成は、アプライアンスまたはサービスのマニュアルを使用するか、電源を遮断した状態での導通テストを使用してチェックする必要があります。炊飯器には主電圧が必要なため、有能な技術者または電気修理の十分な専門知識を持つ人のみが修理を実行してください。

その兆候炊飯器マイクロスイッチ故障の可能性があります

マイクロスイッチの外部損傷は、必ずしも内部の誤動作を反映するとは限りません。これは、マイクロスイッチの接点が磨耗、弱化、酸化、さらには固着する可能性があることを意味します。問題のあるマイクロスイッチの兆候には、炊飯器が機能しない、調理レバーの位置が維持されない、炊飯器が長時間アクティブな調理を続ける、炊飯器が保温モードに切り替わらないなどがあります。

デバイスの正常な機能には、パフォーマンスのトラブルシューティングの問題に関連する可能性のある兆候が見られる場合があります。このような兆候には、加熱の欠如、ランダムなクリック音、スイッチ周囲の焦げる臭い、端子周囲の熱の兆候などが含まれます。ヘッダーには、サーモスタット、ヒーター コイル、ヒューズなどの障害などの問題もチェックする必要があります。

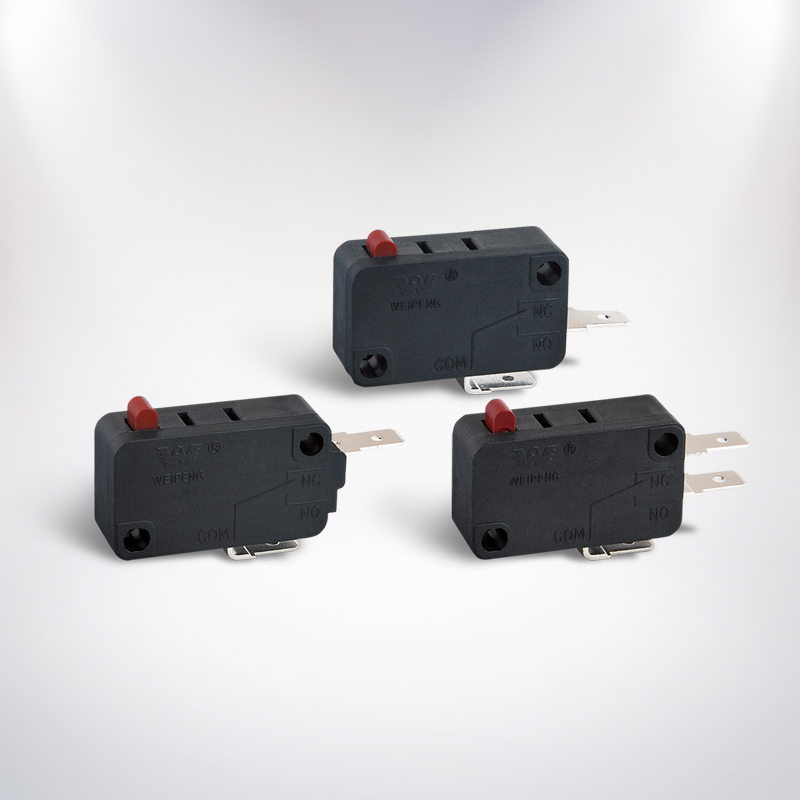

衛鵬 炊飯器アプリケーション用マイクロスイッチ

衛鵬 は、家電から電子製品まで幅広い用途とさまざまなサポート サービスを備えたマイクロ スイッチ製品の熟練メーカーとして知られています。 WEIPENGマイクロスイッチの炊飯器アプリケーションは、コンパクトな設計、信頼性の高い操作機能、利用可能なさまざまな端子、およびアクチュエータに提供されるさまざまなオプションにより広く認識されています。

衛鵬 スイッチには、さまざまな電流定格や設置仕様に対応するさまざまな仕様があり、家庭用炊飯器、業務用フードウォーマー、マルチクッカー、電気圧力鍋、その他いくつかの加熱機器を含む多数の機器に適しています。消費者はブランドだけで商品を選択しないよう警告されています。 WEIPENG モデルの選択は、電気配線の種類、負荷電流、およびアプライアンスのスイッチング機能によって異なります。

Yueqing Tongda Wire Electric Factory は、WEIPENG スイッチング製品の信頼できるメーカーです。この工場はマイクロスイッチや同様の電気部品に関する知識が豊富で、品質、OEM ソリューション、端末のカスタマイズ、家電製造や修理目的の卸売供給品を必要とするクライアントのニーズを満たすことができます。

一般的なマイクロスイッチのブランドとメーカーの比較

ブランドが異なれば、対応する市場の要件も異なります。通常、多くの認証が必要なハイエンドのデバイスやアプリケーションには高性能の世界的ブランドが選択されますが、中国の専門メーカーが最高のコストパフォーマンスのサービスを提供します。

マイクロ スイッチのコストは、定格、認証要件、注文数量、端子の種類、カスタム ツールなどの多くの基準によって異なります。一括購入の場合、標準的なマイクロ スイッチの価格はスイッチあたり 1 ～ 2 ドルの範囲内ですが、認定された大電流スイッチ、カスタム アクチュエータ スイッチ、または有名ブランドのスイッチの場合は、1 つあたり数百ドルの価格に達する場合があります。特に品質や取り付けに問題が生じるリスクがある場合、最も安価な部品が必ずしも最良の選択肢であるとは限らないことに注意してください。

炊飯器に適したマイクロスイッチの選び方

まず、元のスイッチの型番、電気仕様、接点配置、端子の方向、取り付け寸法、アクチュエータの種類などの詳細を書き留めます。その後、新しいコンポーネントデバイスを適切に測定します。元のデバイスのマーキングが明確でない場合は、回路図を参照し、デバイスの当局またはサプライヤーに連絡してください。

炊飯器を設計する場合、エンジニアは予想される電気負荷を見積もり、適切な安全マージンを含めることが重要です。このような推定を実行する際の考慮事項には、突入電流、発熱体のパラメーター、機器内部の環境温度、動作周波数、および特定の市場の認証仕様が含まれます。優れたスイッチは、アプライアンスのライフサイクル全体にわたって適切に機能する必要があります。

また、購入者にとっては、関連する商品の販売市場やカテゴリに応じて、スイッチに UL、CUL、ENEC、VDE、CE 関連のコンプライアンス サポート、RoHS、REACH 文書などの認証が必要かどうかを確認することも重要です。上記の証明書が必要かどうかを事前に確認してください。

取り付けと交換のヒント

炊飯器のケースを開ける前に、まずコンセントを抜くことが重要です。炊飯器は完全に冷めてから分解してください。交換中は、端子プラグ、サーマルプロテクター、または近くの配線で絶縁スリーブを損傷しないようにしてください。アクチュエータがレバー、サーモスタット機構、またはアクチュエータが動作するその他の可動部品と適切に位置合わせされていることを確認してください。

取り付けたら、すべてのコネクタがしっかりと固定され、適切に配置されていることを確認してください。コネクタが緩んでいると抵抗が発生し、熱がこもり、動作が不安定になる場合があります。はんだ付けが必要な場合は、スイッチ本体が過熱しないよう温度管理を行ってください。スイッチを再度作動させる前に、調理、自動停止、保温機能が正しく動作することを確認するテストを行ってください。

スイッチが安全回路に組み込まれている場合、または機器が過熱、配線の損傷、プラスチックの溶解、または永続的な障害状態の兆候を示している場合は、専門家に検査してもらうことをお勧めします。

よくある質問

交換できますか炊飯器のマイクロスイッチ似たようなスイッチはありますか？

つまり、交換品は、定格電圧、接点の種類、端子の構成、作動システムの設計、取り付け方法などの点で、元のスイッチと同じ仕様を備えている必要があります。見た目が似ているスイッチは、アプライアンス内では効果がなく、安全ではない可能性があります。

マイクロスイッチのNOとNCの違いは何ですか?

NO はノーマルオープンを表し、閉回路を作成するためにスイッチが押されるまで回路は開いたままになります。 NC はノーマルクローズの略で、回路は起動前に閉じられており、スイッチを押すと開きます。回路の機能に応じて、炊飯器はどちらかのタイプの接点を使用できます。

炊飯器が炊飯モードのままになるのはなぜですか?

マイクロスイッチの欠陥、サーモスタットの損傷、温度センサーの欠陥、機械レバーの固着、配線の間違い、またはコントロールパネルの欠陥が、アプライアンスの問題の原因である可能性があります。マイクロスイッチの状態を理解することは、徹底的な診断の一環として行うのが最善です。

炊飯器にはマイクロスイッチが何個使われていますか？

基本的な機械式炊飯器では、単一のマイクロ スイッチまたはコントローラーに組み込まれたスイッチが使用される場合があります。より複雑な調理器、マルチ調理器具、スマート キッチン デバイスでは、蓋の検出、安全ロック、調理プロセス、その他の操作などのタスクに複数のスイッチを使用できます。

炊飯器に適切なマイクロスイッチを選択するときは、安全面、機械的なフィット感、スイッチングの信頼性、およびコストを考慮する必要があります。 WEIPENG と Yueqing Tongda Wire Electric Factory が提供するソリューションは、必要な品質の作業とメーカーのサポートを備えた製品を探している家電メーカー、小売業者、消費者にとって良い選択肢となります。購入者は、購入前に定格、端子、アクチュエータの種類、必要な認証を確認することで、デバイスの修理中の故障を回避できます。
