ライト付きロッカースイッチ: タイプ、配線、および購入ガイド

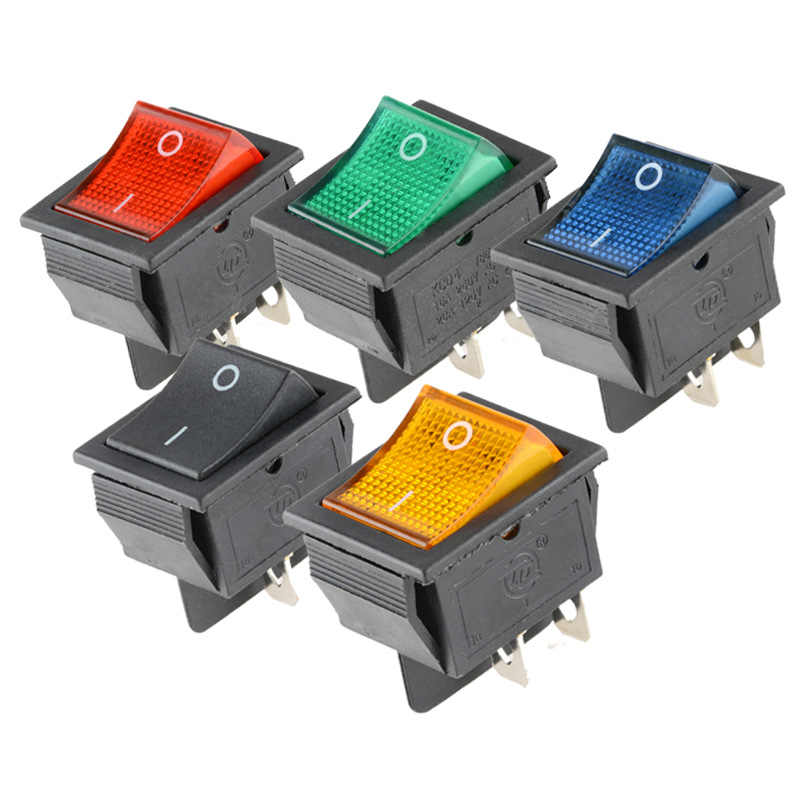

照光式ロッカー スイッチは、LED またはネオン ライトが組み込まれた一種のオン/オフ スイッチとして機能し、スイッチがオン/オンの位置にあるかどうかを簡単に示します。インジケーターのおかげで、ロッカー スイッチは、暗い場所や乱雑なコントロール パネルでもはっきりと見えます。照光式ロッカー スイッチは、自動車、ボート、RV、自転車、家庭用電化製品、産業用機械、電気制御システムなどの多くの用途に活用されています。

照光式ロッカー スイッチは、低電圧回路と高電圧セクターの両方で使用できます。車載アプリケーションで使用される 12V スイッチや、家庭や産業で使用される 120V AC スイッチに遭遇する場合があります。適切なタイプを選択するには、システムの電圧、定格電流、負荷の種類、端子配置、スイッチのサイズ、および設置面積を確立する必要があります。

とは何ですかライト付きロッカースイッチ?

ロッカースイッチは電気回路を作動させることができる揺動機構。ロッカー スイッチをオンの位置に押すと、電源が電力を供給されている機器に接続されます。さらに、スイッチには電源が​​入っていることを示す LED またはネオンが内蔵されています。

スイッチは、デバイスの設計と設定に応じて、電力が供給されているか、オンになっているか、または別の回路が動作しているかどうかを示します。スイッチの接続方法は種類に応じていくつかあります。ただし、設置を開始する前に、製造元の配線説明書とマーカーを必ず参照してください。

一般的なタイプの照明付きロッカー スイッチ

2端子ロッカースイッチ

2 端子スイッチは、単純なオン/オフ モードで動作するように設計されています。一般に、このタイプのスイッチング デバイスは負荷回路と電源回路の両方に接続され、通電時に LED を点灯できます。一部の LED タイプは極性の影響を受けるため、以下に説明するように接続する必要があります。

3端子ロッカースイッチ

3 端子設計は、電気エネルギーの入力、切り替え可能な信号、および接地用の接続を備えていることが特徴です。アース接続用の端子が別にあるため、検討中のインジケーターは問題なく動作します。このタイプのデザインは自動車や船舶によく利用されています。

4 端子および 5 端子ロッカー スイッチ

4 端子および 5 端子スイッチは、独立した照明、二極スイッチング、または複数の出力を提供できます。適切な配線は回路の内部構成によって異なりますが、より高度なコントロール ヘッドに適しています。したがって、標準の端子位置を使用して配線プロセスを簡素化するのではなく、指定された図に従う必要があります。

SPST、SPDT、および DPDT の構成

SPST スイッチには、1 つの回路だけを完成させ、オンからオフのみに切り替える機能があります。 SPDT スイッチは 1 つの入力をオンにし、2 つの出力で動作します。 DPDT スイッチは 2 つの回路で動作し、入力の選択または極性の反転が可能です。 SPST スイッチは、ランプのスイッチを入れるなど、一般的なアプリケーションに使用される最も一般的な形式のスイッチです。

とは何ですかライト付きロッカースイッチ12Vは何に使われますか？

照明付き 12 ボルトロッカースイッチは、12 ボルト直流 (DC) 電源を備えた電気回路で使用するように設計されています。典型的なアプリケーションには次のものがあります。

• 自動車およびオートバイの照明
• LED ライトバーと作業灯
• 冷却ファンとウォーターポンプ
• ボートおよび RV アクセサリ
• ダッシュボードおよびコントロールパネル機器
• バッテリー駆動の電気システム

12V 規格では、スイッチの電流上限が規定されていません。たとえば、スイッチは 12V 電源、20A の電流で動作できると言えます。ただし、始動中、モーターやポンプなどの特定の機械はより多くの電流を消費する可能性があります。この目的のために、適切なリレーを使用して大電流または誘導負荷を制御する必要があります。

適切な照明付きロッカー スイッチの選び方

電圧と電流定格を確認する

回路の電圧と電流に応じて適切に動作するスイッチを選択してください。たとえば、定格 DC12V のスイッチを AC120V または 230V の電圧の回路に使用してはなりません。通常の動作電流に加えて、負荷の起動電流または突入電流も考慮する必要があります。

負荷の種類を考慮する

電気モーター、ポンプ、加熱装置、電球、LED ドライバーは、スイッチにさまざまな負荷をかけます。抵抗負荷のみを考慮した定格は、電動機などの誘導負荷には適用されない場合があります。スイッチの選択は、処理する必要がある負荷に応じて行う必要があります。

取付寸法の確認

ご注文前にパネルの寸法、パネルの厚み、押さえの位置、パネル裏面のクリアランスを必ずご確認ください。スイッチは前面の切り欠きに入り込む可能性がありますが、それでも他の部品や配線に衝突する可能性があります。

インジケーターの仕様を確認する

LED インジケータの消費電力は非常に低いため、通常は 12V システムで使用されます。 LED に内部抵抗が含まれていることを確認し、極性があるかどうかを確認してください。異なる電圧のスイッチを使用すると、インジケーターの向きが正しくなくなる可能性があります。

環境保護に配慮する

屋外、屋内、海洋、粉塵や振動のある環境で使用する場合には、耐湿性、防錆性を備えたスイッチを選択する必要があります。

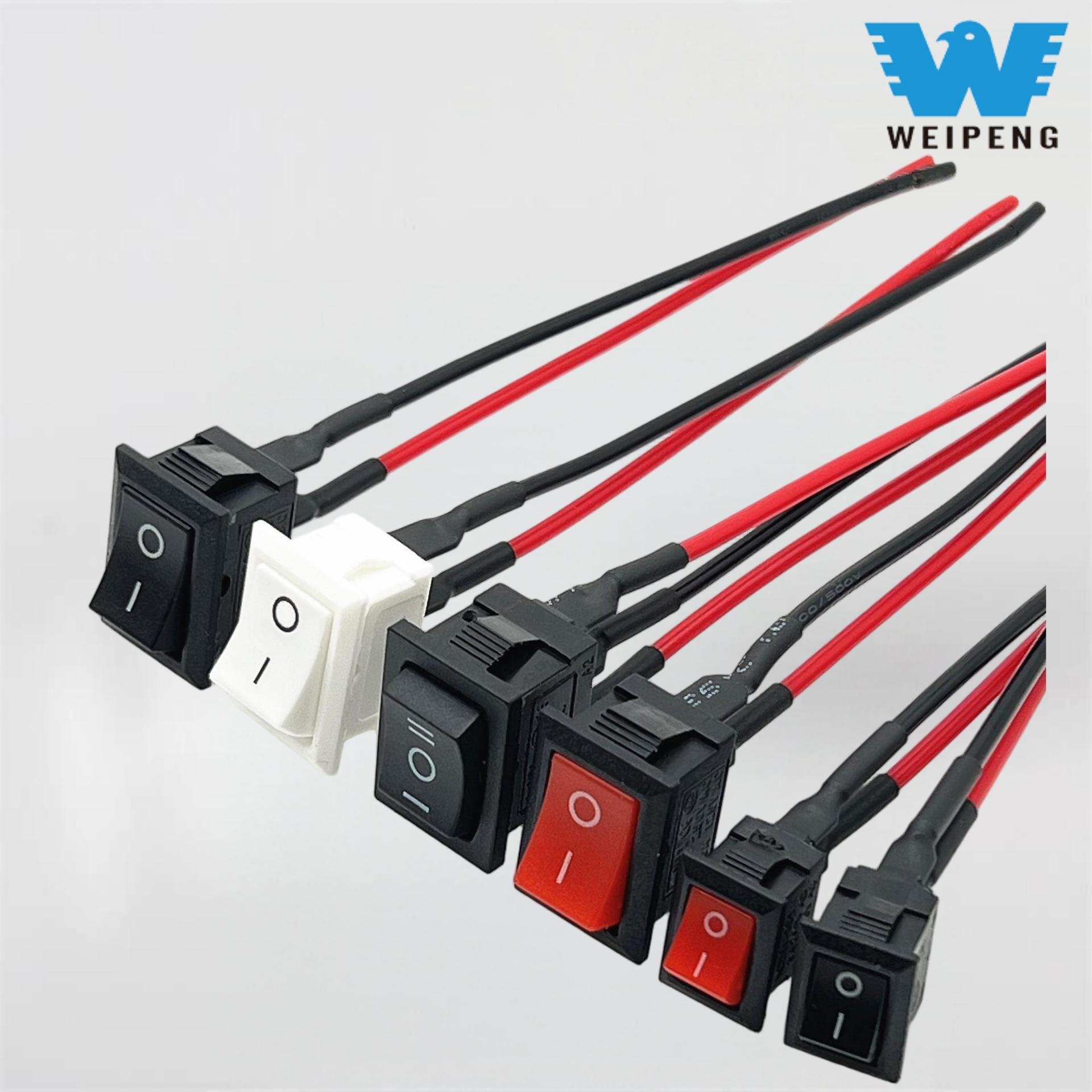

ライト付きロッカースイッチをどのように配線しますか?

照明付きロッカー スイッチの配線には、端子の数やレイアウトなど、特定のスイッチの仕様を特定することが含まれます。作業を始める前に必ず電源を切り、各端子を正確に認識してください。主電源への接続は、資格のある技術者のみが実行してください。

一般的な 3 端子 12V 配線

ヒューズ付き正電源 -> 電源または入力端子
スイッチ出力 -> 負荷のプラス端子
システムマイナス -> アース端子および負荷マイナス

スイッチがオンになるとすぐに負荷に電力が供給され、インジケータがオンになったことを示します。ヒューズリンクは電源、つまりバッテリーのすぐ隣に取り付ける必要があります。ヒューズの値は、ワイヤの種類と回路の仕様にも対応する必要があります。

一般的な 2 端子配線

正電源 -> スイッチ端子 1
スイッチ端子2 -> 負荷プラス
負荷マイナス -> システムマイナス

スイッチに極性を認識する LED が含まれている場合、プラスとマイナスのリード線を正しく接続することが重要です。リード線が逆の場合、スイッチは正しく動作しますが、LED は点灯しません。

配線と安全性に関する考慮事項

適切な電流定格のワイヤを使用し、すべての接続が安全であることを保証するために、絶縁端子と熱収縮チューブを使用してください。鋭利な角、高熱源、または動きを引き起こす可能性のある領域の近くにワイヤーを配線しないでください。車両の場合は、ワイヤーハーネスも振動や摩耗にさらされていないことを確認してください。海洋配線の場合は、使用するコネクタとワイヤが腐食していないことを確認してください。

照明付きスイッチロッカーは、サーキットブレーカー、正しいアース、またはヒューズの代わりとして機能しません。スイッチが熱くなりすぎたり、溶けたり、変色したり、火花が出たり、焦げたような臭いがしたりする場合は、過電流、接続の緩み、接触不良、または負荷に耐えられないほど細すぎるワイヤなどの電気的障害の兆候である可能性があるため、スイッチをオフにする必要があります。

一般ライト付きロッカースイッチ問題点

インジケーターが点灯しない

一般的な理由としては、極性の反転、アース接続の欠落、端子の識別エラー、または異なる電圧用に設計されたインジケータの使用などが挙げられます。設置作業をメーカーの配線図と正しく比較し、正しい端子に電圧が印加されていることを確認してください。

ロードは機能するがインジケーターが機能しない

スイッチ接点が適切に導通している場合でも、デバイスに別のアースまたは電源が接続されているかどうかを確認することも同様に重要です。また、ユニットに他の光源とは独立して機能する光源が搭載されているかどうかも確認してください。

スイッチがオフの場合でもインジケーターは点灯したままになります

一部のスイッチ モデルは、入力に電力が供給されると常に点灯するように動作します。この動作は、その特定のデバイスでは正常である可能性があります。スイッチを交換する前に、必ずスイッチインジケータ回路を確認してください。

インジケーターが点滅したり、スイッチが熱くなったりする

接続の緩み、電圧降下、大電流、不適切な負荷などの問題により、ちらつきや過熱が発生する可能性があります。これを調査するには、回路を切断し、スイッチの定格、ワイヤのサイズ、デバイスの接続と負荷の方法を調べる必要があります。必要に応じて、高電流を消費するモーター、ポンプ、その他の負荷にリレーの使用が必要になる場合があります。

よくある質問

照明付きロッカー スイッチにはアース線が必要ですか?

常にこのような状況が続くわけではありません。 2端子タイプのメーターの場合、メーター内部で指示計が接続されているため、別途接地する必要がありません。端子が 3 つあるモデルには、必ず独自の接地点が必要です。必ず各端子や製品の仕様をご確認ください。

12V 照明付きロッカー スイッチで LED ライトを制御できますか?

スイッチにはシステムの電圧、定格動作電流、および LED ドライバの起動電流に対応する定格があるため、このアサーションは有効です。大きなLEDバーまたは複数の器具を使用する場合は、リレーが必要になる場合があります。

12Vロッカースイッチは家庭用電源でも使用できますか?

いいえ、DC 12V 定格のロッカー スイッチは AC120V または 230V では使用できません。 AC スイッチは、AC 電圧、電流、負荷の種類、および家庭用電力に適用される安全基準に対して定格を満たしている必要があります。

LED ロッカー スイッチがオフのときにかすかに光るのはなぜですか?

回路内のギズモまたは負荷からの小さな漏れ電流により、薄暗い光が生成されます。場合によっては、この配置の代わりに、負荷側で別のスイッチ、リレー、またはデバイスを使用することもできます。

ロッカースイッチをテストするにはどうすればよいですか?

導通をテストするには、スイッチを電源から取り外し、マルチメータを導通モードに設定する必要があります。スイッチの動作は、動作中に開と閉の両方の応答が得られるようにする必要があります。通電した回路では導通テストを絶対に行わないでください。

適切に照明されたロッカー スイッチには、その環境に適した電圧、電流、負荷の種類、端子、サイズ、機能の仕様が備わっています。小型の 12V アクセサリをアクティブにするには、SPST スイッチが適切な選択肢です。モーターや重機が関与している場合はリレーが必要になり、他の電気システムではヒューズや適切な配線も必要になります。
