Yueqing Tongda Wire Electric Factory のマイクロスイッチ シリーズのベンチマーク モデルとして、Weipeng HK-14 Small Travel Limit マイクロ スイッチは、「高感度、超長寿命、マルチシナリオ適応性」を主要な利点として備えています。同社の 35 年にわたるスイッチ製造の専門知識を統合したこのスイッチは、最小の接点ギャップと迅速な動作メカニズムのおかげで、家電製品、自動車エレクトロニクス、産業オートメーション、およびその他の分野で重要な制御コンポーネントとなっています。そのパフォーマンスと信頼性は世界中の複数の権威機関によって認定されており、ニッチ市場での主流の地位を確保しています。
マイクロスイッチの紹介
製品概要
HK-14 は高性能小型マイクロ スイッチで、接点の開閉において応答性が高く信頼性が高く、家電、産業用制御、自動車エレクトロニクス、電動工具、その他の機器の信号検出と制御に適しています。
主な特長
- コンパクトなデザイン、敏感な作動、安定した動作
- 強力な耐荷重能力を備えた安定した電気的性能
- 長い機械的および電気的寿命、優れた耐久性
- 複数の端子とレバーのオプション、簡単な取り付け
- 複数の国際安全規格に準拠し、品質を保証します
代表的な用途
家電制御、産業用リミットスイッチ、自動車部品、電動工具、およびさまざまな機器や機器の位置検出と安全作動に広く使用されています。
マイクロスイッチパラメータ(仕様)
| スイッチの技術的特徴: | |||
| アイテム | 技術的パラメータ | 価値 | |
| 1 | 電気定格 | 5(2)A/10A/16(3)A/21(8)A 250VAC | |
| 2 | 接触抵抗 | ≦30mΩ 初期値 | |
| 3 | 絶縁抵抗 | ≧100MΩ(DC500V) | |
| 4 |
誘電 電圧 |
間 未接続端子 |
1000V/0.5mA/60S |
|
端子間 そして金属フレーム |
3000V/0.5mA/60S | ||
| 5 | 電気的寿命 | ≧50000サイクル | |
| 6 | 機械的寿命 | ≥1000000サイクル | |
| 7 | 動作温度 | -25~125℃ | |
| 8 | 動作周波数 |
電気 :15 サイクル 機械式:60サイクル |
|
| 9 | 防振 |
振動周波数: 10~55HZ; 振幅:1.5mm; 3方向:1H |
|
| 10 |
はんだ付け能力: 浸漬部80%以上 はんだで覆われます |
はんだ付け温度:235±5℃ 浸漬時間:2~3S |
|
| 11 | はんだ耐熱性 |
ディップはんだ:260±5℃ 5±1S 手はんだ:300±5℃ 2~3S |
|
| 12 | 安全性の承認 | UL、CSA、VDE、ENEC、TUV、CE、KC、CQC | |
| 13 | 試験条件 |
周囲温度:20±5℃ 相対湿度:65±5%RH 空気圧:86~106KPa |
|
マイクロスイッチの特徴と用途

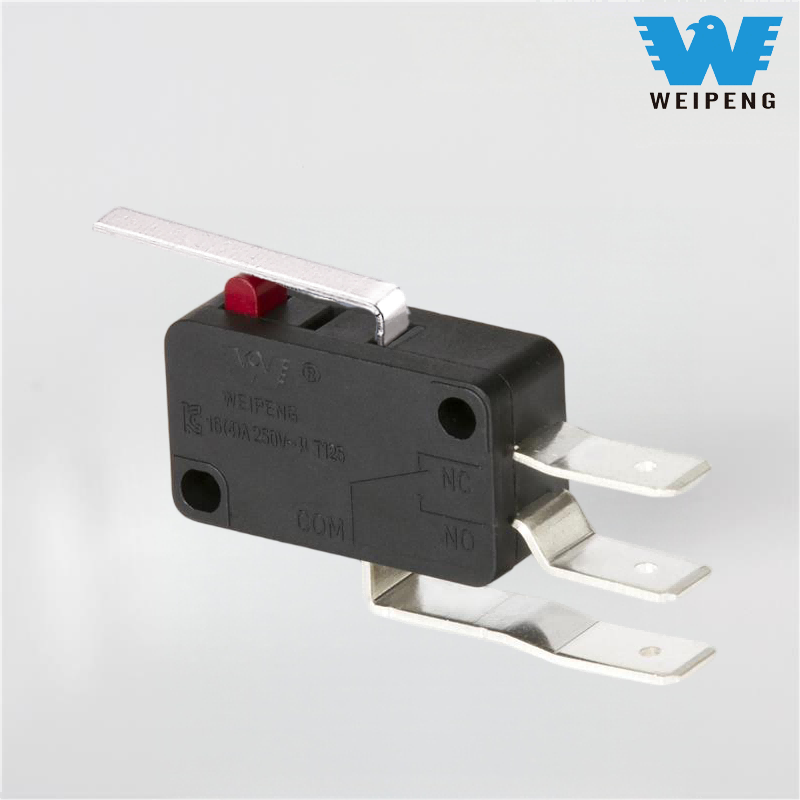

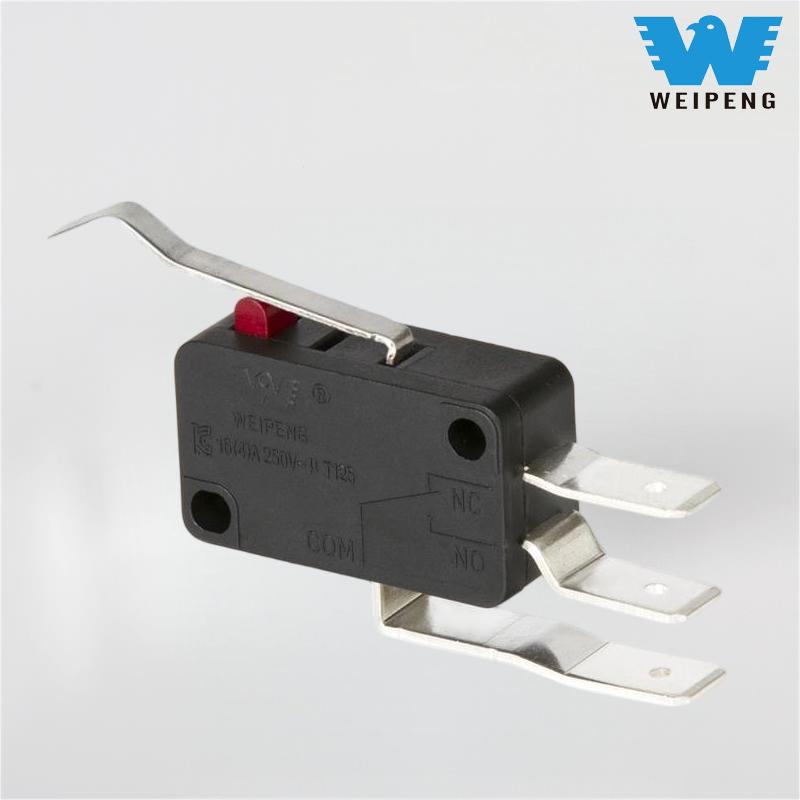

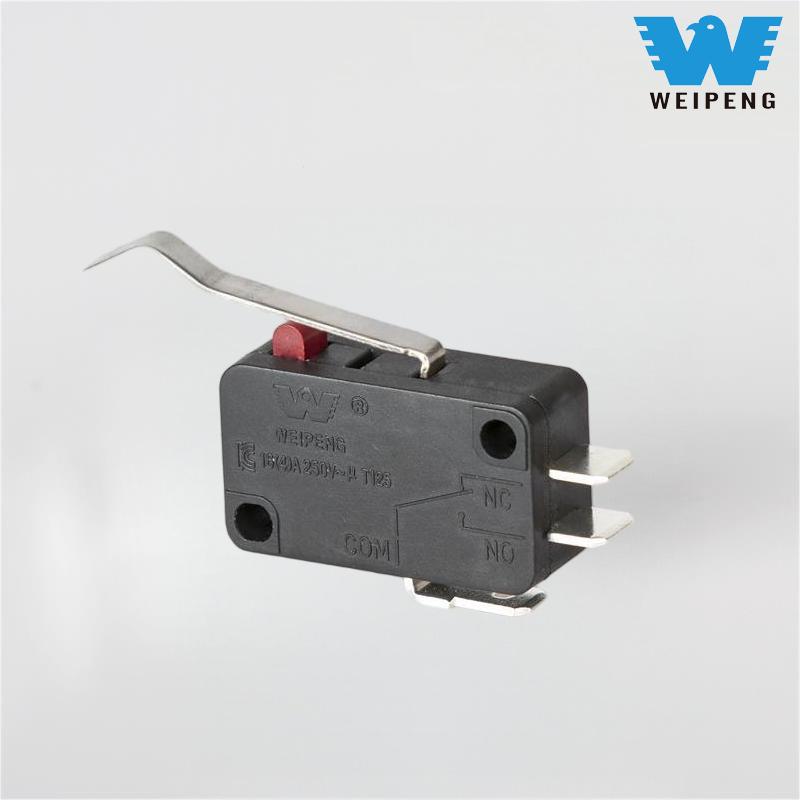

マイクロスイッチの詳細
