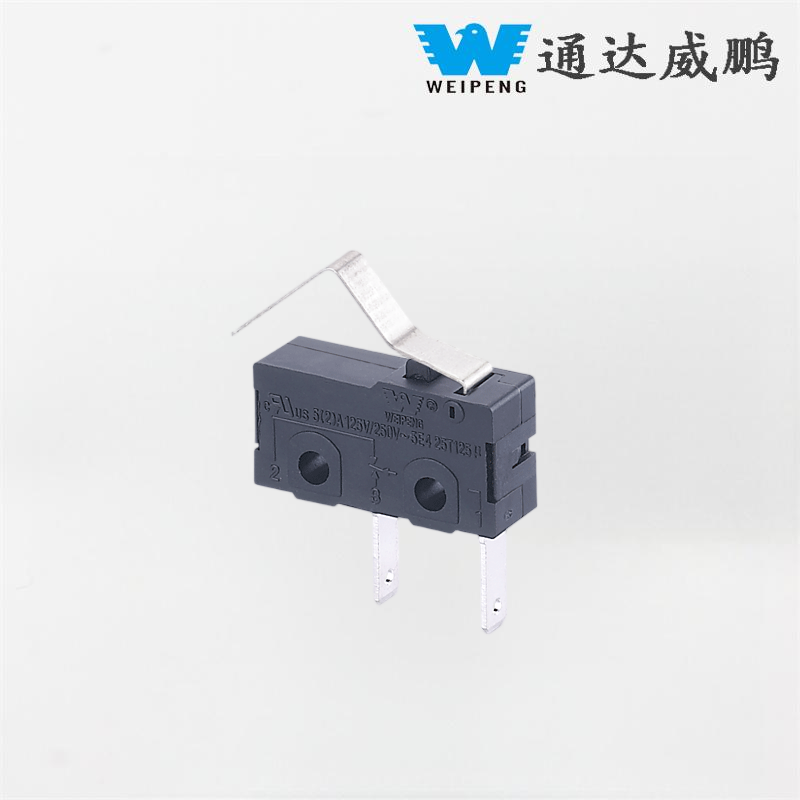

小型防塵・押圧レバー付2極リミットスイッチ

コア標準化とカスタマイズの統合を具体化したTongda WEIPENGの代表製品であるプレスレバー付き小型防塵2極リミットスイッチ。メーカーおよび卸売業者として、自社工場で生産される耐久性のあるスマートアプライアンスリセットスイッチの中心的な設計原則は、「安定性、信頼性、およびシナリオの互換性」です。定格: 5A 250VAC 温度範囲: -40°C~+125°C IPコード：IP40 寸法: 19.8*10.6*6.4 ミリメートル承認：UL、ENEC、CSA、CE、VDE

モデル:HK-04G-LD-001

お問い合わせを送信

製品説明

WEIPENG® は業界をリードする小型防塵・押圧レバー付2極リミットスイッチメーカー、サプライヤー、輸出業者。

マイクロスイッチ導入

動作原理と構造上の特徴

HK-04G-Lは、精密スプリングプレートを内部構造としたスナップアクション機構を採用しています。

主な利点:外力がスイッチのアクチュエータレバーにゆっくりと加えられた場合でも、内部のスプリングプレートが移動中の特定の臨界点で突然反転し、接点が非常に高速で開閉します。この機構により、アーク形成時間が大幅に短縮され、接点が効果的に保護され、スイッチの長寿命と高い信頼性が保証されます。

マイクロスイッチ応用

マイクロスイッチは広く使用されており、性能の信頼性が高く、主に次の用途に適用されます。

- 家庭用電化製品: 冷蔵庫の照明、電子レンジのドアロック、洗濯機の蓋のスイッチ、トースターのタイマー。

・産業機器：ベルトコンベア、機械、制御盤などに適した重量級モデル（防塵・防湿）。

- 自動車分野: フロントガラスのワイパー、半ドアインジケーター - 振動や極端な温度に耐えることができます。

- 電子機器: リモコンやゲームコントローラー用の小型スイッチ (応答性が高く、耐久性が高い)。

マイクロスイッチ仕様

スイッチの技術的特徴:
アイテム	技術的パラメータ		価値
1	電気定格		5(2)A 125V/250VAC 10(3)125V/250VAC
2	接触抵抗		≤50mΩ 初期値
3	絶縁抵抗		≥100MΩ (500VDC)
4	誘電電圧	間未接続端子	500V/0.5mA/60S
		端子間そして金属フレーム	1500V/0.5mA/60S
5	電気的寿命		≥10000サイクル
6	機械的寿命		≥100000サイクル
7	動作温度		-25～125℃
8	動作周波数		電気:15サイクル機械式:60サイクル
9	防振		振動周波数:10~55HZ; 振幅:1.5mm; 3方向：1H
10	はんだ付け能力: 浸漬部80％以上はんだで覆われます		はんだ付け温度：235±5℃ 浸漬時間:2~3S
11	はんだ耐熱性		ディップはんだ：260±5℃ 5±1S 手はんだ：300±5℃ 2～3S
12	安全性の承認		UL、CSA、VDE、ENEC、CE
13	試験条件		周囲温度：20±5℃ 相対湿度:65±5%RH 空気圧 : 86~106KPa
