小型防塵2ピン/3ピンマイクロスイッチ

動作原理と構造上の特徴

HK-04G-Lは、精密スプリングプレートを内部構造としたスナップアクション機構を採用しています。

主な利点:外力がスイッチのアクチュエータ レバーにゆっくりと加えられた場合でも、内部のスプリング プレートが移動中の特定の臨界点で突然反転し、接点が非常に高速で開閉します。この機構により、アーク形成時間が大幅に短縮され、接点が効果的に保護され、スイッチの長寿命と高い信頼性が保証されます。

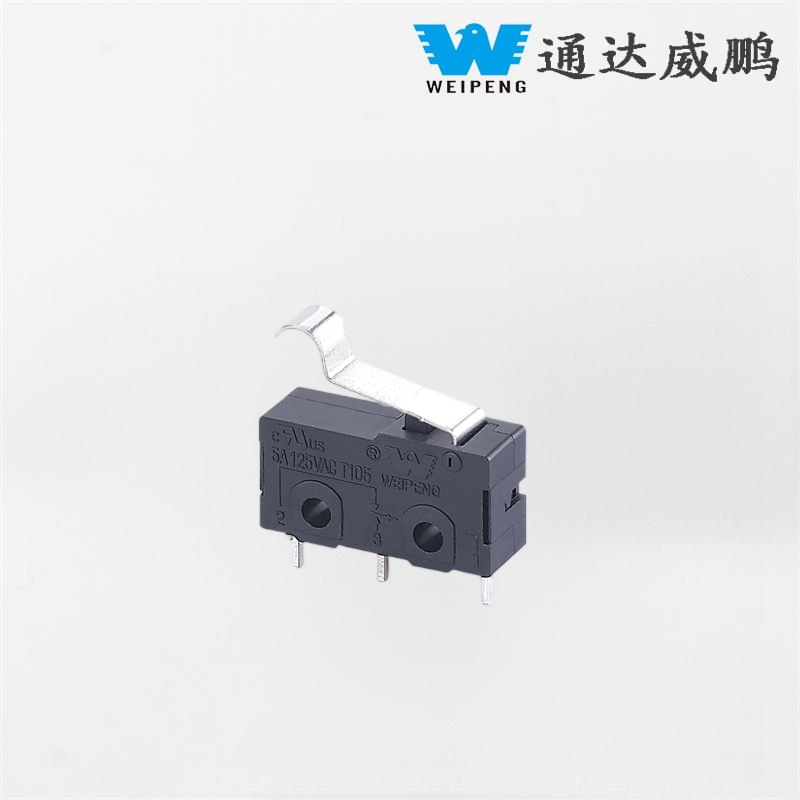

アクチュエータのタイプ: HK-04G-L シリーズはさまざまなアクチュエータを提供しています。最も一般的なのはローラー レバー タイプ (HK-04G-LZ など) で、可動部の検出と効果的な摩擦の低減に適しています。

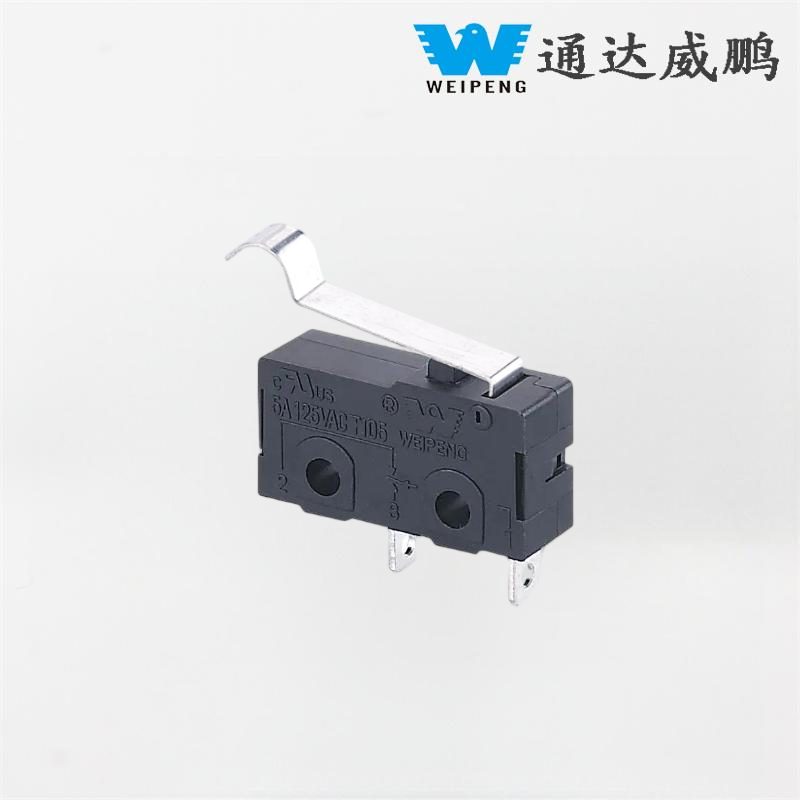

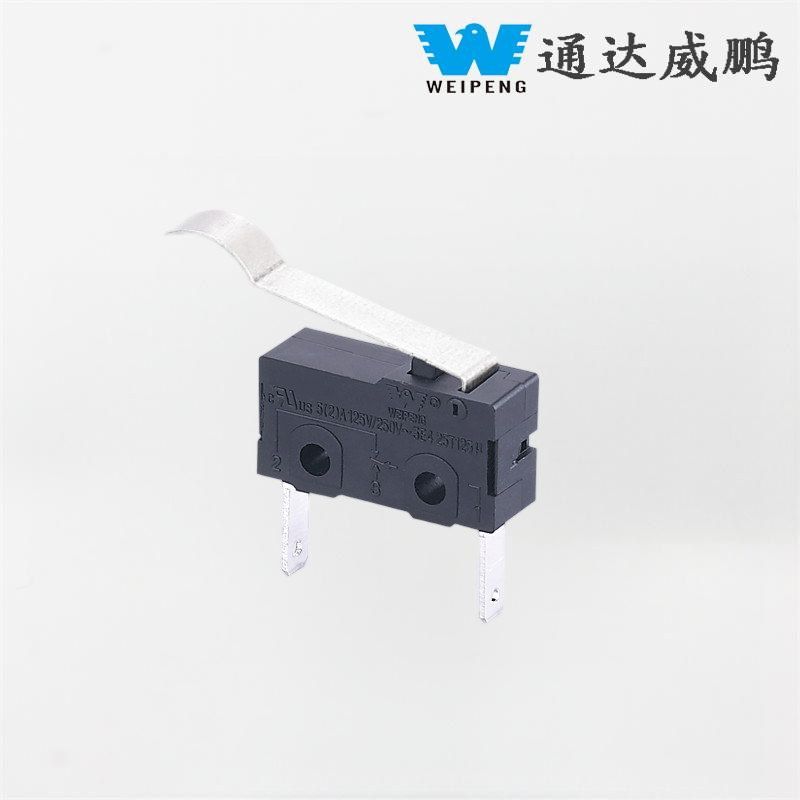

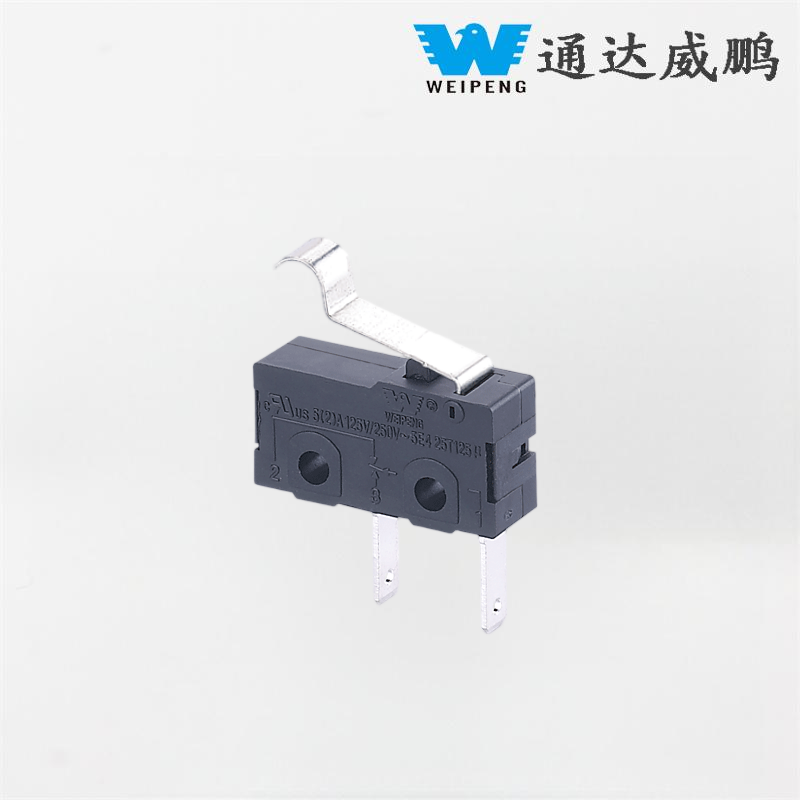

端子の種類：はんだ付け用のはんだ端子とプリント基板に直接挿入するプリント基板端子があり、組立工程に合わせてお選びいただけます。

使用環境：スイッチ作動部への油の塗布は、ゴミの付着や接触不良の原因となりますので避けてください。ほこりや湿気が多い環境では、より高い保護等級 (IP67 など) の密閉型スイッチを選択してください。

取り付け：スイッチは平らな面に取り付け、ワッシャーを使用して均等に固定し、内部の動作精度に影響を与えるハウジングの変形を防ぎます。

マイクロ スイッチは広く使用されており、性能の信頼性が高く、主に次の用途に適用されます。

- 家庭用電化製品: 冷蔵庫の照明、電子レンジのドアロック、洗濯機の蓋のスイッチ、トースターのタイマー。

・産業機器：ベルトコンベア、機械、制御盤などに適した重量級モデル（防塵・防湿）。

- 自動車分野: フロントガラスのワイパー、半ドアインジケーター - 振動や極端な温度に耐えることができます。

- 電子機器: リモコンやゲーム コントローラー用の小型スイッチ (応答性が高く、耐久性が高い)。
