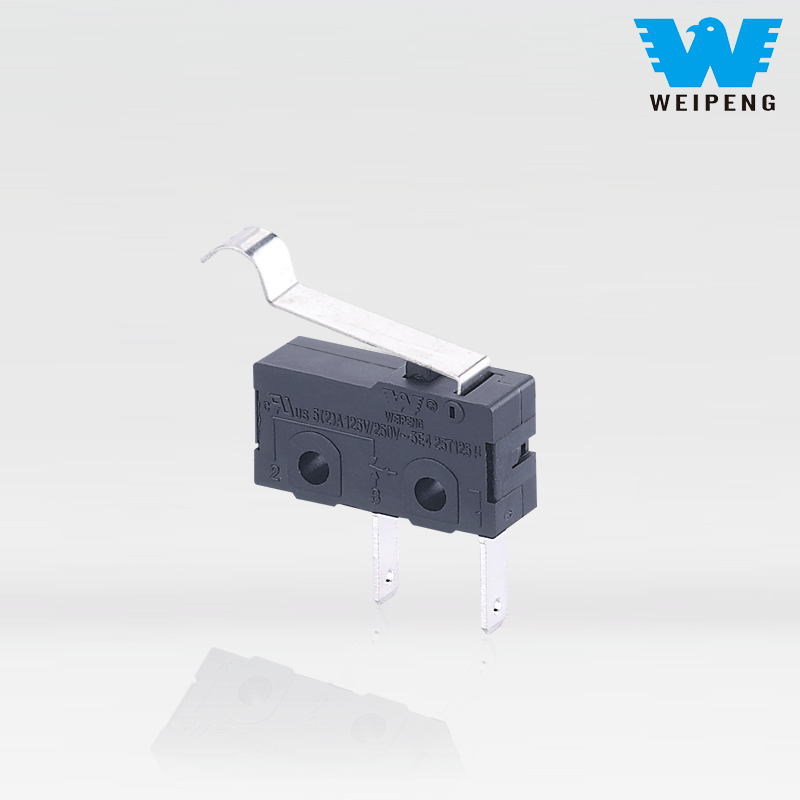

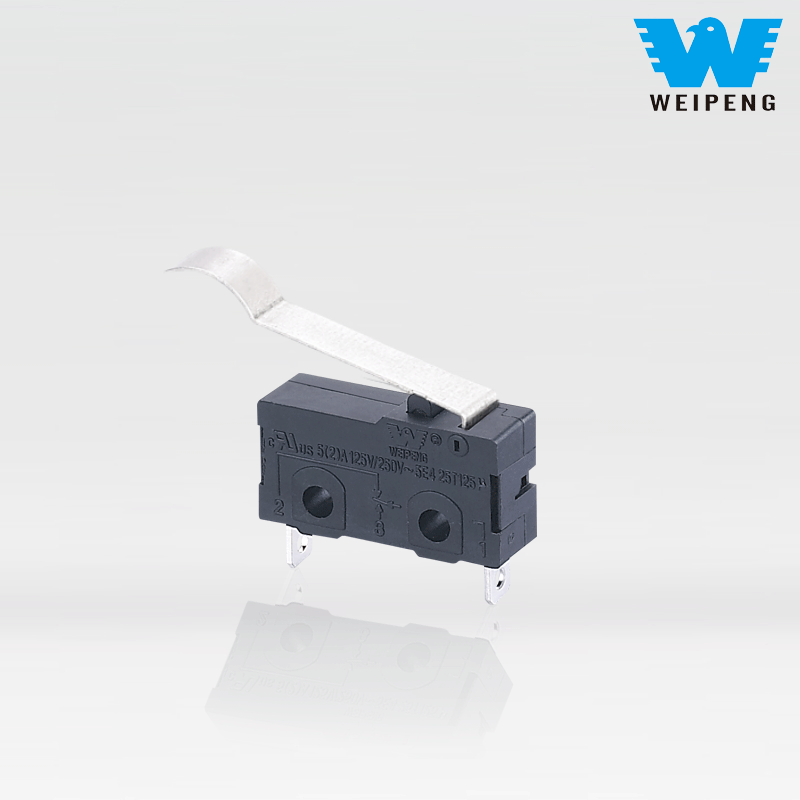

小型防塵レバー付2ピンマイクロスイッチ

動作原理と構造上の特徴

HK-04G-Lは、精密スプリングプレートを内部構造としたスナップアクション機構を採用しています。

主な利点:外力がスイッチのアクチュエータ レバーにゆっくりと加えられた場合でも、内部のスプリング プレートが移動中の特定の臨界点で突然反転し、接点が非常に高速で開閉します。この機構により、アーク形成時間が大幅に短縮され、接点が効果的に保護され、スイッチの長寿命と高い信頼性が保証されます。

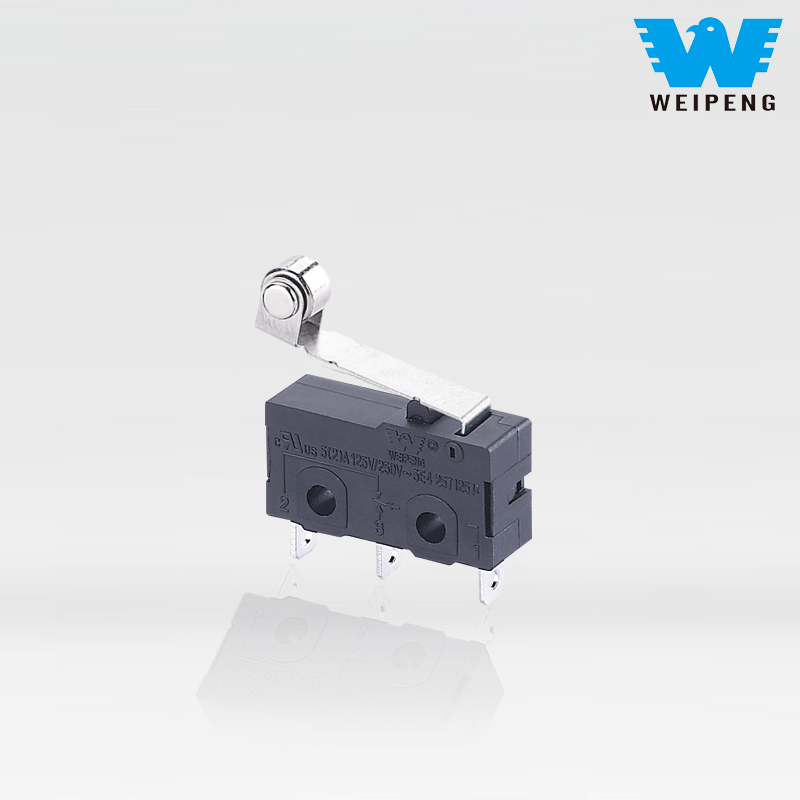

アクチュエータのタイプ: HK-04G-L シリーズはさまざまなアクチュエータを提供しています。最も一般的なのはローラー レバー タイプ (HK-04G-LZ など) で、可動部の検出と効果的な摩擦の低減に適しています。

端子の種類：はんだ付け用のはんだ端子とプリント基板に直接挿入するプリント基板端子があり、組立工程に合わせてお選びいただけます。

使用環境：スイッチ作動部への油の塗布は、ゴミの付着や接触不良の原因となりますので避けてください。ほこりや湿気が多い環境では、より高い保護等級 (IP67 など) の密閉型スイッチを選択してください。

取り付け：スイッチは平らな面に取り付け、ワッシャーを使用して均等に固定し、内部の動作精度に影響を与えるハウジングの変形を防ぎます。

HK-04G-Lは、コンパクトなサイズと精密な制御機能により、さまざまな分野で広く使用されています。

家電製品：電子レンジのドアインターロック検知、炊飯器の蓋開閉検知、ミキサーのカップ装着検知などに使用され、機器が正常に動作していることを確認します。

オフィスおよび通信機器: プリンターやコピー機で用紙の位置、紙詰まり、またはカバーの状態を検出するために使用されます。通信デバイスの機能切り替え。

自動車電子機器: 車のドアの状態の検出、ブレーキ ライト スイッチ、シート ポジション リミット スイッチなどに使用されます。

産業および医療: 自動化機器の移動限界検出、精密機器の位置フィードバック、医療機器の状態監視などに使用されます。
