ロッカースイッチのオンオフ位置: 初心者と専門家のための完全ガイド

理解するロッカースイッチのオンオフ位置電気または電子機器を扱う専門家やアマチュアにとって、これは非常に重要な要素です。ロッカースイッチは、家庭用品、車のダッシュボード、コンピュータ機器、電源タップ、工場など、さまざまな場所でさまざまな用途で使用されています。ロッカー スイッチが機能しているかどうかを判断する方法や、その構造、機能、故障について知りたい場合は、このマニュアルで必ず答えが見つかります。

ロッカースイッチとは何ですか?

ロッカー スイッチは、押すと垂直に動くのではなく、揺れる電気スイッチです。また、揺動によって回路が完成または遮断され、電流が制御されます。ロッカースイッチはエンジニアの間で人気になりました。丈夫で使いやすく、信頼性が高いです。ロッカー スイッチには、デザイン、形状、サイズの点でさまざまな種類がありますが、スイッチを確実にオン/オフするという主な役割は変わりません。

ロッカースイッチのオンとオフの位置を確認する

ロッカー スイッチの世界に足を踏み入れると、最初に頭に浮かぶ疑問の 1 つは、「スイッチがオンになっているかオフになっているかをどのように判断するのでしょうか?」というものです。業界は、いくつかの一般的な指標を考案することでタスクを簡素化しました。スイッチの前面に印刷またはエンボス加工された国際記号を見つけてください。

I= オン
O= オフ

「I」と書かれたマークの方向にスイッチを移動すると、問題の電気回路が完成し、デバイスがオンになります。スイッチを「O」マークの方向に回すと、接続が切断され、デバイスは動作を停止します。このような簡単な標識のおかげで安全が保証されます。状況によっては、「オン」の場合は赤色、「オフ」の場合は黒または白色を読み取る色の値が使用される場合があります。

ロッカースイッチの一般的な構成

ロッカー スイッチには、単極単投 (SPST)、二極単投 (DPST)、単極双投 (SPDT)、および二極双投 (DPDT) といった複数の構成があります。選択された構成は、ロッカー スイッチが動作できる回路の数を示します。さらに、スイッチがさまざまな位置でその機能を実行できるかどうかも明らかになります。

標準的に、オン/オフ機能は SPST 設計に関連しており、一方の端が電源をオン (ON) にし、もう一方の端が電源をオフ (OFF) にします。ただし、DPDT または SPDT スイッチのタイプには、回路内で方向を切り替えたり、異なる接続を作成したりするための位置がさらに多く含まれる場合があります。ロッカー スイッチの設計を認識しておくと、正しく接続して使用するのに役立ちます。

ロッカースイッチの用途とそのオン/オフ位置

ロッカー スイッチは、その便利な設計と使いやすさにより、多くのデバイスで使用されています。オンとオフの位置を適切に識別することが重要となる主な用途は次のとおりです。

家庭用電化製品: コーヒーマシン、ウォータークーラー、フーバー、扇風機の場合、使いやすさからロッカースイッチが好まれています。
自動車: ダッシュボード、ウィンドウ、調整、照明の制御に関しては、ロッカー スイッチの位置がすべてです。
産業用: 重機は常に、明確にマークされた信頼性の高いスイッチに依存してきました。
電子機器とコンピュータ: 言うまでもなく、電気ストリップ、ディスプレイ、シャーシでは、電源と管理に関する問題を回避するためにロッカー スイッチが使用されています。

例で示したように、ロッカー スイッチに関する情報を理解することは、デバイスをスムーズかつ安全に操作するために非常に重要です。物理的な位置と記号の意味を理解することは、損傷や怪我を引き起こす可能性のあるデバイスの意図しない起動や停止を防ぐのに役立ちます。

オン/オフ位置の視覚的および物理的手がかり

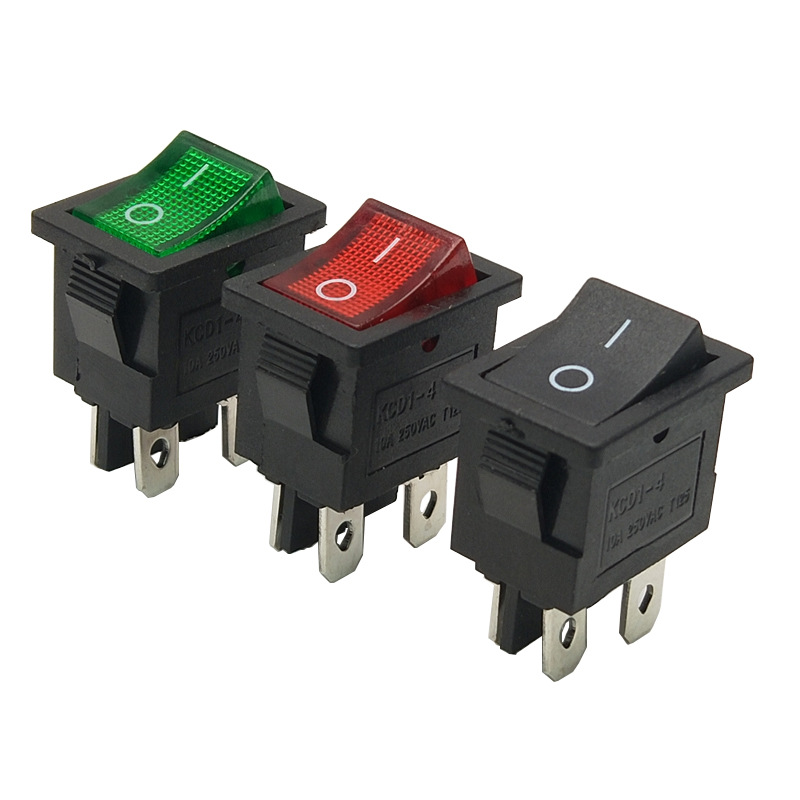

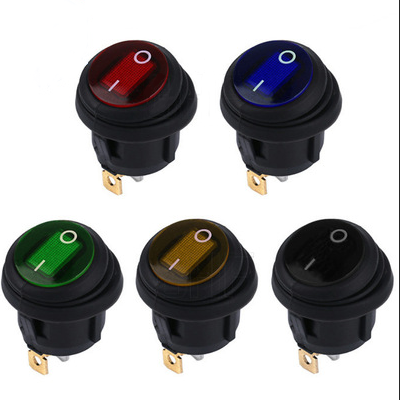

基本的な「I」と「O」の記号とは別に、ロッカー スイッチには、ユーザーがその状態をすぐに理解できるように、さまざまな視覚的および触覚的信号も含まれる場合があります。一部のスイッチには、スイッチ自体のスイッチを入れるとネオン電球または LED が点灯する照明マークが付いています。さらに、オン側とオフ側の感覚を可能にするために、凹凸のあるエッジまたは二重の中空表面を備えた触覚インジケータ付きのスイッチもあります。

スイッチの物理的特性からも貴重な情報が得られます。ほとんどの場合、「オン」設定ではスイッチをオペレータ側に移動する必要があり、「オフ」位置ではスイッチを反対方向に回転することになります。パネルに取り付けられたデバイスでは、特定の規制に従って、「ON」が上部またはユーザーの近くに配置されるようにスイッチの標準化された配置を維持するオプションがある場合があります。

正しいオン/オフ機能を実現するためのロッカー スイッチの取り付けおよび配線方法

ロッカー スイッチを正しく設定すると、スイッチのオン/オフ状態が意図したとおりに動作します。プロセスは次のとおりです。

ステップ 1: スイッチのタイプを特定する
使用しているスイッチを確認するには、配線接続が SPST、DPST、SPDT、または DPDT スイッチのいずれであるかを判断します。
ステップ 2: 「I」と「O」の記号を見つける
スイッチをマウントに配置するときは、「I」が適切な側を向いていることを確認してください。
ステップ 3: 端子を接続する
配線は通常、メーカーの指示に従って電源を「ライブ」端子に接続し、アプライアンスを「負荷」端子に接続するだけです。
ステップ 4: スイッチでテストを実行する
スイッチの接続が完了したら、「I」を押すとスイッチがオンになり、「O」を押すとオフになることを確認します。

ロッカースイッチを間違った方法で取り付けると、オン/オフ機能が逆転する可能性があり、混乱するだけでなく危険です。設置方法がわからない場合は、資格のある電気技術者に連絡し、スイッチのメーカーが提供する配線図を理解するのに協力を求めることをお勧めします。

ロッカースイッチの安全性への配慮

電気制御に関しては安全性が最も重要です。を見つけるために従うべきいくつかのベスト プラクティスを次に示します。ロッカースイッチのオンオフ位置:

明確なマーキング: スイッチに「I」と「O」の文字を明確にマークするか、必要に応じてステッカーを使用してください。一貫性: スイッチを取り付けるときは、オン/オフの方向が他のデバイスまたはパネルへの取り付け方法と一致していることを確認してください。偶発的なスイッチの使用を避ける: ガード、カバー、またはロック機構のないスイッチの使用は、産業現場や混雑した職場では危険なため避けてください。定期的なサービス: スイッチに摩耗や損傷の兆候、マーキングの色褪せ、または誤動作を引き起こす可能性のあるその他の欠陥要素がないか定期的にチェックしてください。

これらの安全対策を実施することで、あなただけでなく他の人もロッカー スイッチのオン/オフ位置を判断し、起こり得る電気的問題を回避できるようになります。

よくある質問

スイッチがオンまたはオフの位置にあるかどうかを確認するにはどうすればよいですか?ロッカー スイッチの大部分は共通のグラフィック信号を使用しています。「I」はアクチュエータが ON 機能を実行していることを示し、「O」はアクチュエータが OFF 機能を実行していることを示します。 「I」側は回路を完成させるもので、「O」側は回路を切断します。信号が提供されない場合は、メーカーのマニュアルを参照してください。さらに、スイッチがオンの位置にあるときに点灯する場合や、ユーザーに向かって押された側がオンの位置になるようにスイッチが配置されている場合があります。スイッチを切り替えることによって行われる簡単なテストも、その位置を決定するために実行できます。

すべてのロッカースイッチがオンのときに点灯しますか?すべてのロッカースイッチにイルミネーションが存在するわけではありません。照明付きスイッチは環境が暗い場合にある程度役立ちますが、通常のスイッチはマーキングまたは感触のみを利用する可能性があります。

ロッカースイッチを自分で取り付けることはできますか?はい、正しい配線手順と安全規格を遵守していれば可能です。スイッチの仕様を必ず確認し、配線図を参照して、スイッチが正しい方向に配置され、正しく動作することを確認してください。

スイッチを逆に取り付けるとどうなりますか?正しく取り付けられていない場合、ロッカー スイッチが逆に動作する可能性があります。「O」側を押すと、デバイスの電源がオンになり、混乱が生じ、危険が生じる可能性があります。正しい方法で方向を制御し、取り付け後にスイッチの機能を確認する必要があります。

ロッカー スイッチは大電流デバイスに適していますか?高電圧および大電流アプリケーションで完全に問題なく動作できるロッカー スイッチは数多くあります。ただし、定格がアプリケーションにとって十分であることを常に確認することをお勧めします。定格が不十分なスイッチを使用すると、異常な発熱や故障の原因となります。

ロッカー スイッチのオン/オフの問題のトラブルシューティング

ただし、ロッカータイプのスイッチを備えた一部のマシンは、ステータスの変化に適切に反応しません。スイッチのオン/オフ機能のトラブルシューティングには、スイッチと回路の両方を調査する必要があります。

- まず、位置を確認するために、記号「I」/「O」などの視覚的インジケーターと光インジケーターを確認します。
・その後、電気を切り、スイッチに磨耗、錆、機械的故障がないか確認してください。揺動機能・部品が誤作動なく容易に動作すること。
- 導通テスターまたはマルチメーターを使用して、スイッチが「I」位置にあるときに回路を正常に作成し、「O」にあるときに回路が遮断されることを確認します。
- 複数のスイッチがある場合は、それらが均一に設置され、配線計画に準拠していることを確認してください。

スイッチが機能しなくなった場合は、スイッチの交換が必要になる場合があります。スイッチを交換する場合、特に電圧と電流の要件に関しては、できるだけ元の仕様のスイッチを使用してください。

オンオフ制御用のロッカースイッチの代替品

ロッカー スイッチは最近最も人気のあるスイッチ タイプの 1 つですが、オン/オフ機能に使用できる唯一のオプションではありません。他のスイッチ タイプには、トグル スイッチ、押しボタン スイッチ、ロータリー スイッチ、スライド スイッチなどがあります。これらのタイプのスイッチはすべて、独特のデザインと機能を備えています。たとえば、トグル スイッチにはスイッチをある位置から別の位置に引くレバー機構があり、押しボタン スイッチはボタンを押して放すことによって作動します。スイッチのタイプの選択は、耐久性、人間工学、または美的外観の点で特定の用途が何を必要とするかによって異なります。

ロッカースイッチの保守と交換

ロッカー スイッチのオン/オフ位置の信頼性を確保するには、ロッカー スイッチのメンテナンスが必要です。汚れや湿気がマーキングに影響を与える可能性があるため、スイッチを掃除するときは注意してください。ロッカー スイッチがベタつき始めたり、故障の兆候が見られたり、損傷したりした場合は、通常は交換するのが適切な対応です。交換品は、定格電流、電圧、物理的寸法に関して対応する必要があります。前に説明したのと同じ配線と方向の方法を使用します。

最良のものを選択するロッカースイッチあなたのアプリケーションのために

ロッカー スイッチを選択するときは、スイッチの定格がデバイスの電気的ニーズに適していることを確認することが重要です。理想的には、スイッチのオンとオフの操作を示す明確なマーキングがあり、耐久性のある素材で作られ、操作が簡単なロッカー スイッチを探す必要があります。視認性が最優先される環境でスイッチを使用する場合は、照光式スイッチが最適なオプションです。大電流デバイスには、最高級の接点と絶縁を備えたスイッチを使用する必要があります。スイッチの設計を注意深く評価して、ユーザーがロッカー スイッチがオンの位置にあるかオフの位置にあるかを常に認識できるようにして、間違いを回避します。

つまり、ロッカー スイッチのオン/オフをマスターするには、記号、物理的な手がかり、配線、使用法、安全性を理解する必要があります。ロッカー スイッチを慎重に選択、設置、保守することで、電気機器が安全に動作することが保証されます。あなたが技術者、エンジニア、趣味、または単に家電を制御しているかどうかは関係ありません。このガイドを使用して、ロッカー スイッチに対処したり、一般的な問題を解決したりできます。
