NC マイクロ スイッチ: NC マイクロ スイッチの知識、選択、操作のための決定版マニュアル

エレクトロニクス、産業オートメーション、DIY コミュニティに携わっている人は、マイクロ スイッチについてよく知っています。あまり知られていない制御回路のチャンピオン。マイクロスイッチの一種にNCマイクロスイッチ（ノーマルクローズドマイクロスイッチ）がありますが、これは非常に重要です。 NC スイッチとそのアプリケーションを識別する方法を考え出すこと、またはプロジェクトに適した NC を見つけることが気になる場合は、このガイドに NC マイクロ スイッチ、NO マイクロ スイッチとの区別、およびそのアプリケーションに関するすべての答えが記載されています。

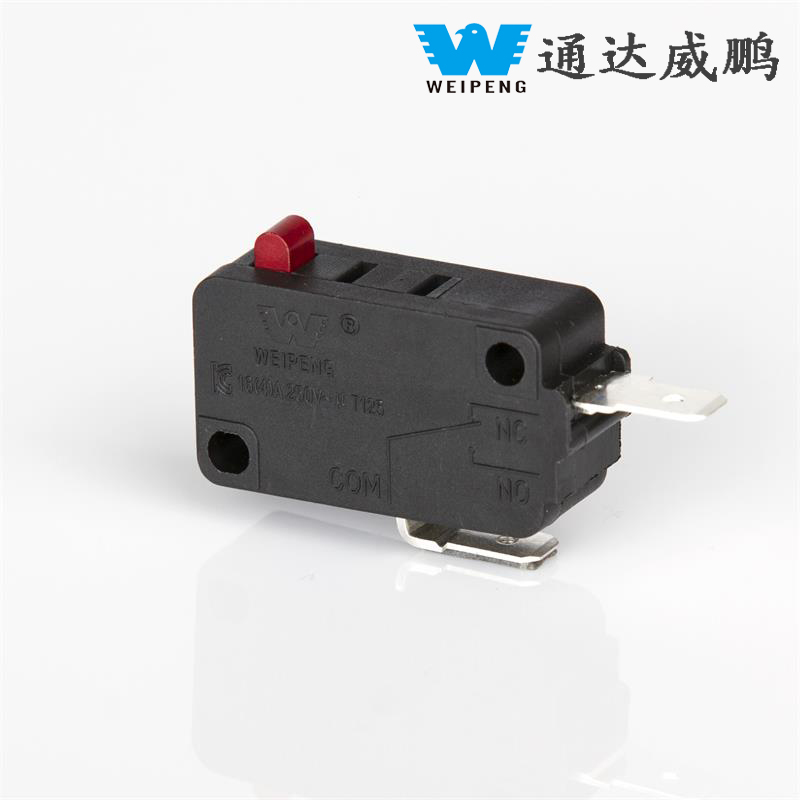

とは何ですかNCマイクロスイッチ?

NC マイクロスイッチ、または常閉マイクロスイッチは、トリガーされるまで閉位置に留まり、電気が流れる電気スイッチです。その後、スイッチが開き、回路内の電流が止まります。これは、トリガーされる前に開き、その後閉じる NO (ノーマルオープン) マイクロスイッチとは対照的です。マイクロスイッチには他にも用語が使用されており、その中の 1 つは、素早いスイッチング動作を特徴とするスナップアクション スイッチです。

作動モードでは、アクチュエータが動作していないとき、接点は接触しており、電流が流れています。アクチュエータが作動すると接点が開き、電流の流れが遮断されます。このタイプのNCマイクロスイッチは、非常停止を確保するための回路、安全ミッション、およびフィードバックが必要な回路で必要になります。

NCマイクロスイッチはどのように動作しますか?

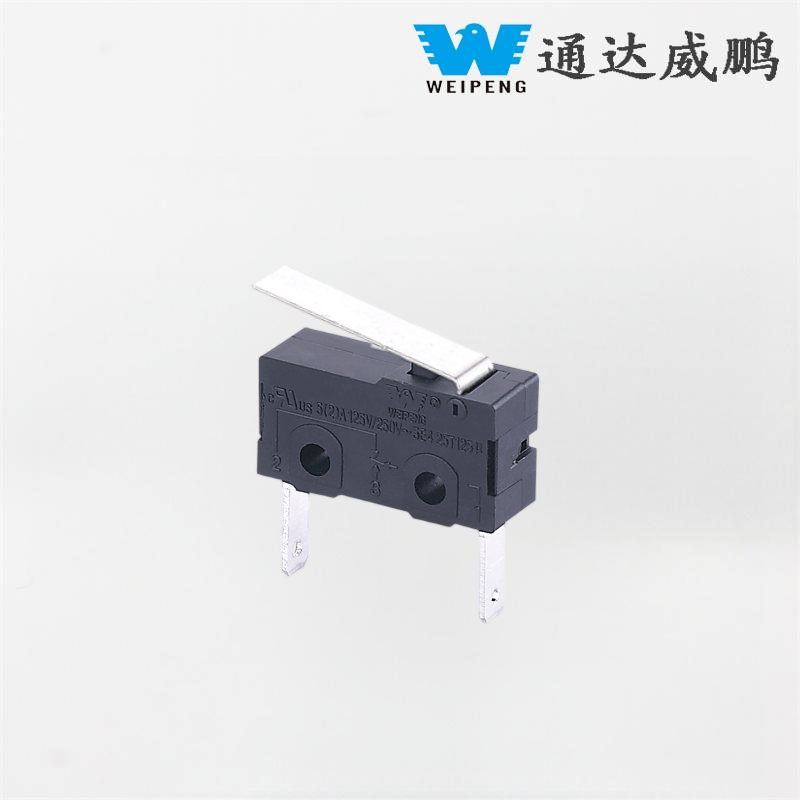

マイクロスイッチは、高速かつ明確な作動動作を生成できるシステムによって駆動されます。スイッチ内部にはバネ仕掛けの押しボタン機構が組み込まれています。アクチュエータを押し下げると「スナップ」が発生し、接点の位置が変化します。

NCマイクロスイッチの場合：

• アクチュエータが停止しているときは、COM 端子と NC 端子が接続されます。
• アクチュエータを押すと COM-NC 接続が切断され、回路が開きます。

この原理には無数の応用例があります。これらには、家電製品の安全インターロックや産業機械の制御装置からエレベーターのドアや自動販売機に至るまで、あらゆるものが含まれます。

スイッチが NC か NO かを判断する方法は?

マイクロスイッチがNCかNOかを知ることは、回路の開発とメンテナンスの重要な側面です。タイプを識別する方法は次のとおりです。

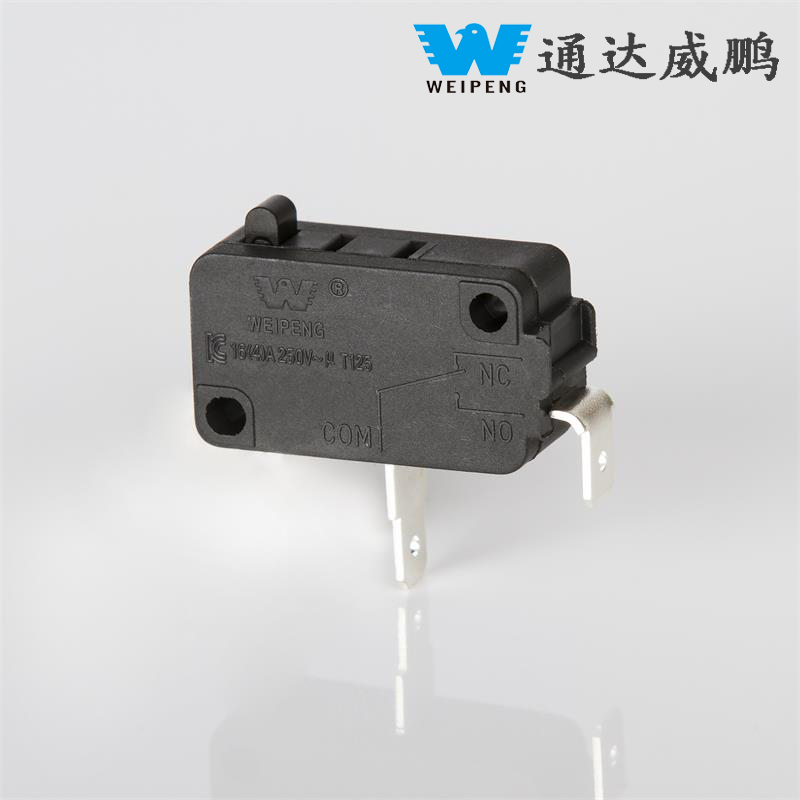

目視検査:「NC」(ノーマルクローズ) と「NO」(ノーマルオープン) は、多くのマイクロスイッチに通常見られるラベルです。スイッチのハウジングにラベルが貼られていることを必ず確認してください。

マルチメーターを使用したテスト:マルチメーターを導通（またはオーム）モードに調整します。 1 つのリードをポイント COM に配置し、2 番目のリードを疑わしい NC ポイントに配置します。アクチュエータを押さなくても、マルチメータは導通を示すはずです。アクチュエータを押している間は導通が切れる必要があります。

メーカーのデータシート:データシートを見ると、端子が NC、NO、COM であるかどうか、またその他の仕様も明らかになります。

これらの手順を実行すると、回路に適切なスイッチを正確に特定して接続できます。

NCマイクロスイッチの一般的な用途

NC マイクロスイッチは、セキュリティと即時動作が最優先される無数のアプリケーションに使用されています。

1. 安全機構:NCマイクロスイッチは産業機械や家電製品のフェールセーフ素子として使用されています。例えば、ドアやカバーが開くとNCスイッチが回路を遮断し、機械の動作を停止し、事故を防止します。

2. 緊急停止システム:非常停止ボタンは通常、NC マイクロ スイッチで動作します。非常停止ボタンを押すと回路が開き、装置が即停止します。

3. セキュリティシステム:NCマイクロスイッチは、警報システム用に設計されたタンパースイッチに使用される機器で、ドアや窓の侵入時に警報を作動させます。

4. 自動車用途:車両内では、NC マイクロ スイッチによりブレーキ ペダルの操作が可能になり、ブレーキ ライトの作動やクルーズ コントロールの作動の停止につながります。

5. エレベーターとアクセス制御:エレベーターのドアにある NC マイクロ スイッチは、ドアの閉まりを検出します。ドアが完全に閉まらないとエレベーターは動きません。

これらの事例は、動作の安全性とシステムの信頼性を達成する上での NC マイクロスイッチの重要性を示しています。

NCマイクロスイッチとNOマイクロスイッチの比較

NC マイクロ スイッチと NO マイクロ スイッチの違いを認識することは、適切な回路設計と問題解決を保証する上で非常に重要です。

NC（通常閉）：デフォルトでは、回路は閉じたままであり、作動によって開かれます。通常、回路の遮断がステータスの変化を意味する場合や、特に安全関連のアプリケーションで警告を発する場合に使用されます。

NO (ノーマルオープン):スイッチのデフォルト状態は「オフ」であり、回路を閉じるにはアクティブにする必要があります。このスイッチは、ボタンを押してランプを点灯するなど、デバイスやアラームを作動させるために使用できます。

NC または NO のどちらを使用するかの決定は、アプリケーションによって異なります。 NC は通常の外乱を監視するのに適していますが、変化があったときにアクションを開始する必要がある場合には NO を選択する必要があります。

適切な NC マイクロ スイッチを選択するには?

多数のブランドや製品に直面した場合、適切な NC マイクロ スイッチを選択するには、いくつかの点に留意する必要があります。

1. 電気定格:選択できるマイクロスイッチには多くのバリエーションがあるため、選択するマイクロスイッチがシステムの電圧および電流要件に一致していることを確認してください。

2. 作動力:マイクロスイッチには、作動に必要な力が異なります。感度の要件に応じて選択し、穏やかな用途にはより低い力が必要である一方、厳しい用途にはより高い力のオプションが不可欠である場合があります。

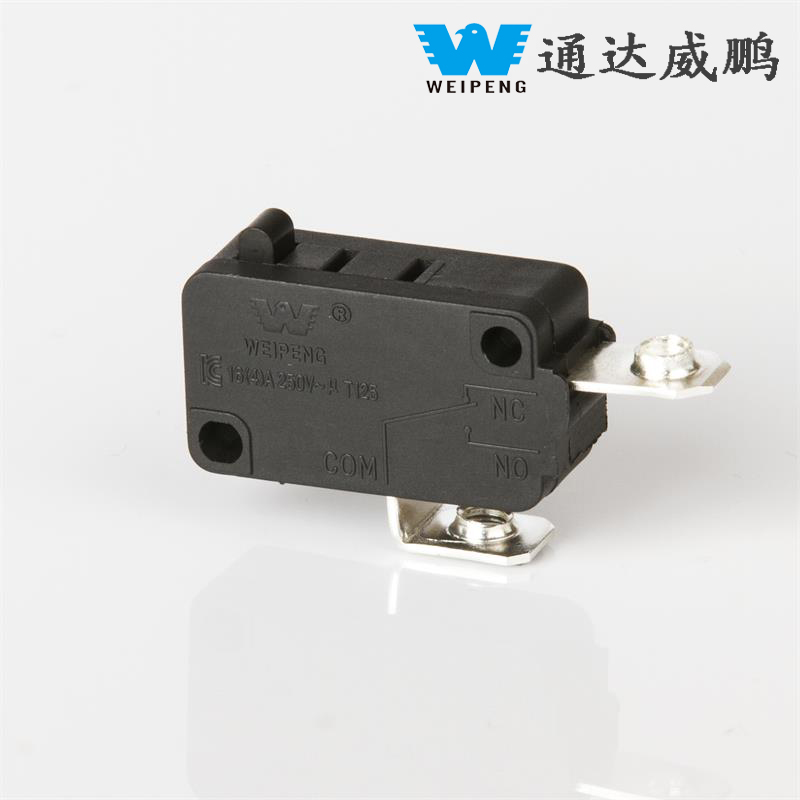

3. 端子のスタイル:クイックコネクト、はんだ付け端子、ネジ端子からお選びいただけます。設置のしやすさや配線の相性などを考慮してお選びください。

4. 環境条件:ほこり、湿気、その他の環境条件に対する保護対策を検討してください。アプリケーションが屋外または困難な条件にある場合は、IP 定格または密閉型のマイクロスイッチを選択してください。

5. サイズと取り付けオプション:マイクロ スイッチは、異なる穴とブラケットを備えたさまざまな寸法とデザインで入手できます。アプリケーション領域に一致する正しいサイズを確認してください。

品質のこれらの側面を調査して保証することは、プロジェクトの成功とスムーズなパフォーマンスを保証するのに役立ちます。

設置と配線NCマイクロスイッチ

実際に設置すると、NC マイクロスイッチが設計どおりに動作し、最適な耐久性を実現できるようになります。以下に実際的な推奨事項をいくつか示します。

1. スイッチの取り付け:付属の取り付け穴またはブラケットを使用して、マイクロスイッチを所定の位置に固定します。ケーシングに損傷を与えたり、動作能力に影響を与えたりする可能性のある圧力をかけないよう注意してください。

2. 配線:コモン端子は回路の入力に接続し、NC 端子は遮断する必要がある出力に接続する必要があります。電源を入れる前に、配線と極性が正しいことを確認してください。

3. テスト:設置時に、マルチメーターを使用するか、デバイスに何らかの動作をさせてスイッチをチェックしてください。スイッチをアクティブにして、回路が開いたかどうかを追跡します。

4. メンテナンス:摩耗、汚れ、腐食の兆候がないか定期的に確認してください。誤った信号やサービスの中断を避けるために、必要に応じて接点を清掃し、スイッチを交換してください。

これらの手順に従うことで、システムが安全に保たれ、最適に動作することが保証されます。

NC マイクロ スイッチの利点と制限

NC マイクロ スイッチは、その信頼性と迅速な応答で際立っていますが、次のような考慮事項があります。

利点：

スナップ機構の素早い反応により信頼性が大幅に向上し、誤信号の発生を防ぎます。コンパクトな設計なので狭いスペースでも使用できます。 NC マイクロ スイッチは、高レベルの耐久性も備えています。通常、数百万サイクルのテストが行​​われるため、高い安全基準が要求され、繰り返し動作が必要な用途に最適です。

制限事項:

NC マイクロスイッチは通常、弾力性がありますが、電気的干渉によって磨耗や誤動作が発生する可能性があります。障害物によって操作が妨げられる可能性があるため、効果的に使用するには、これらのスイッチを適切に配置し、直角に取り付けることが不可欠です。また、汚れや湿気が浸透しないように、悪条件下でも適切な環境シールが必要です。

これらの要素のバランスをとることにより、システム設計で NC マイクロ スイッチを適切に活用できます。

NC マイクロ スイッチのトップ ブランドと購入場所

品質は耐久性と信頼性の両方に影響します。 NC マイクロ スイッチの有名なブランドには、オムロン、ハネウェル、チェリー、シュナイダー エレクトリックなどがあります。各ブランドは、さまざまな電圧、アクチュエータのタイプ、環境保護レベルに適したさまざまなモデルを製造しています。

NC マイクロスイッチは、Mouser、Digi-Key、RS Components などの信頼できる電子機器サプライヤーから入手できます。また、自宅での DIY プロジェクトを計画している場合は Amazon からも入手できます。要件に適したマイクロスイッチを選択する際には、製品仕様とレビューを注意深く読んでください。

NCマイクロスイッチに関するよくある質問

NC スイッチと NO スイッチの違いは何ですか?

基本的な違いはデフォルトの位置にあります。 NC スイッチは実際には閉位置にあるため、使用されていないときは自動的に電流が流れます。しかし、スイッチを押すと回路が開き、電流の流れが止まります。一方、スタート時はNOスイッチが開いています。スイッチが押されると、実際に回路が閉じ、電流が流れるようになります。

1 つのマイクロ スイッチに NC 端子と NO 端子の両方を含めることはできますか?

いくつかのマイクロ スイッチは、COM、NC、NO の 3 つの端子を備えています。機能は配線に基づいて設定でき、回路内で機能の一方または両方を使用できます。

NCマイクロスイッチは安全回路に適していますか?

絶対に。通常、これらは非アクティブ時には閉じられています。つまり、それらを開くための何らかのアクション (ドアを開ける、非常ボタンを押すなど) を行うと、回路が即座に中断されます。

NCマイクロスイッチの寿命はどれくらいですか?

適切に使用し、慎重に選択すると、NC マイクロ スイッチは数百万サイクルの耐久性があります。適切なメンテナンスと環境保護も、製品の長寿命化に貢献します。

間違った端子を接続するとどうなりますか?

誤った配線（NC の代わりに NO を接続するなど）は、機器の誤動作やその他の保護手段につながります。必ず事前に端子を確認してください。

NCマイクロスイッチの取り付けは簡​​単ですか?

実際、それらの多くはプラグアンドプレイプロセスに従っており、技術的な配線スキルは最小限で済みます。サイズが小さいため、適切な金具を使用して簡単に取り付けることができます。

高度なアプリケーションと統合のヒント

技術の進歩が続くにつれて、NC マイクロスイッチはより複雑なシステムで利用され始めています。産業オートメーションでは、シーケンス制御とフィードバック ループに関して重要な役割を果たします。また、NC マイクロスイッチは、位置検出やオーバートラベルの回避を目的として、ロボット工学のリミットスイッチとしてもよく使用されます。

IoT ベンチャーに関しては、NC マイクロスイッチとマイクロコントローラーを組み合わせることで、遠隔監視と自動通知が可能になります。スマート ホーム システムでは、NC マイクロ スイッチはセキュリティとアクセス システムのプロセスの自動化に役立ち、アクセスや緊急事態に関する即時アラートを送信します。

組み込みシステムの設計では、機械的外乱が存在する場合にスイッチが誤って作動するのを避けるために、デバウンス技術を使用することをお勧めします。繰り返しの使用が必要なアプリケーションや高頻度で動作するアプリケーションには、より耐久性のあるスイッチを選択してください。

NCマイクロスイッチメンテナンスとトラブルシューティング

障害や断続的な動作が発生した場合は、次のトラブルシューティング手順に従ってください。

1. 物理的損傷を検査します。亀裂やアクチュエータの位置ずれがないか確認してください。損傷したスイッチは直ちに交換してください。

2. 接点をきれいにします:ホコリや錆が溜まると電流が流れなくなります。適切な接点洗浄剤を使用し、接続部がしっかりと接続されていることを確認してください。

3. スイッチ機能のテスト:マルチメータを使用してコモン端子とノーマルクローズ端子間の導通を確認します。スイッチが確実に切り替わらない場合は交換してください。

4. 回路設計を評価します。配線がデバイスのデータシートに従って行われていることを確認する必要があります。スイッチが電圧仕様および定格電流に対応していることを確認してください。

定期的にメンテナンスとテストを行うことで、信頼性を最大化し、システムのダウンタイムを防ぎます。

マイクロスイッチは、経済のさまざまな分野における効果的で安全な制御システムの開発に不可欠な要素です。通常の閉動作モード、設置の利便性、多用途性により、同じクラスの他のタイプのスイッチよりも優れているため、エンジニアリング、アマチュア、製品設計に携わるすべての人にとって便利です。 NC スイッチの選択、設置、保守、トラブルシューティングの方法を知ることは、あらゆる事業で成功を収めるのに役立ちます。複雑なトラブルシューティングや設置プロセスの場合は、メーカーのデータシートを参照するか、より経験豊富な専門家に問い合わせる必要があります。
