HK-14 21A ハイパワーフェールセーフ高温マイクロスイッチ

HK-14 21A ハイパワーフェールセーフ高温マイクロスイッチは、楽清通達電線電気工場のマイクロスイッチシリーズのベンチマークモデルとして、「高感度、超長寿命、マルチシナリオ適応性」を主な利点として備えています。同社の 35 年にわたるスイッチ製造の専門知識を統合したこのスイッチは、最小の接点ギャップと迅速な動作メカニズムのおかげで、家電製品、自動車エレクトロニクス、産業オートメーション、およびその他の分野で重要な制御コンポーネントとなっています。そのパフォーマンスと信頼性は世界中の複数の権威機関によって認定されており、ニッチ市場での主流の地位を確保しています。

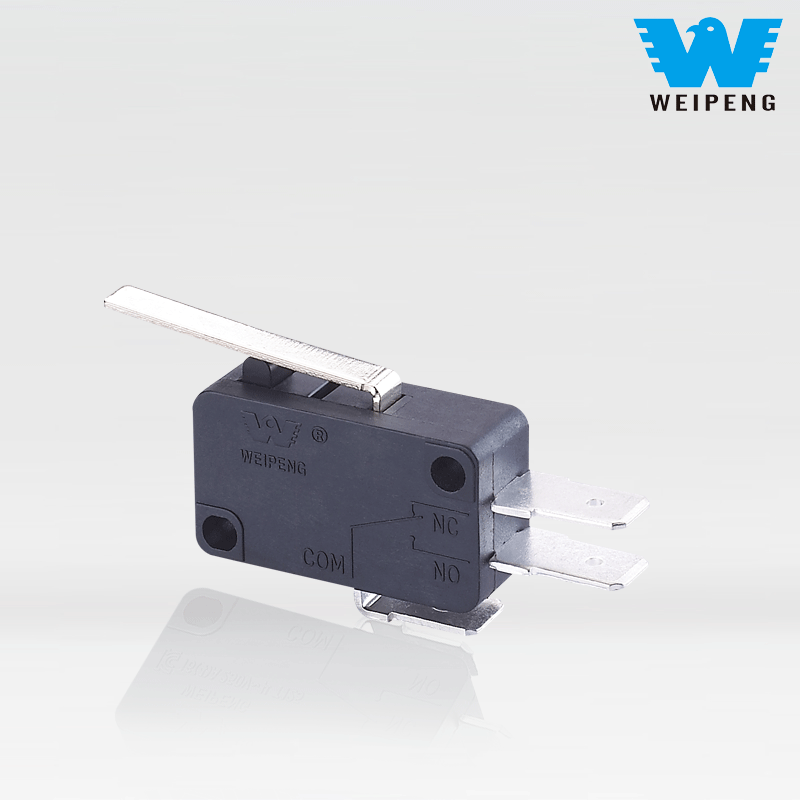

モデル:HK-14-21AP-354

お問い合わせを送信

製品説明

WEIPENG® は、HK-14 21A 高出力フェールセーフ高温マイクロスイッチの大手メーカー、サプライヤー、輸出業者です。

マイクロスイッチの紹介

古典的なスナップアクション機構を使用し、トリガーの応答時間は 6ms 以下で、トリガーの移動距離は 0.2 ～ 0.8mm の間で正確に制御されます。操作力は2～5Nで、ヒステリシスや固着のないサクサクとしたきれいな押し心地を実現し、「タッチして接続、リリースして切断」を正確にコントロールできます。接点は耐摩耗性に優れた銀合金製で、真空コーティング処理が施されています。初期接触抵抗は25mΩ以下で、定格負荷は1A/250V ACまたは3A/125V ACに対応し、アーク侵食に効果的に抵抗し、高周波使用による接点の焼損を防ぎます。

環境適応性も同様に印象的です。この製品は、-25℃～125℃の広い温度範囲で動作し、10～55Hz、振幅1.5mmの3軸振動試験に合格し、絶縁抵抗100MΩ以上（DC500V）を維持し、端子間AC1000Vの耐電圧を備えており、工場の振動環境や自動車のエンジンルームの高温条件でも安定した性能を保証します。

マイクロスイッチパラメータ（仕様）

スイッチの技術的特徴:
アイテム	技術的パラメータ		価値
1	電気定格		5(2)A/10A/16(3)A/21(8)A 250VAC
2	接触抵抗		≦30mΩ 初期値
3	絶縁抵抗		≧100MΩ(DC500V)
4	誘電電圧	間未接続端子	1000V/0.5mA/60S
		端子間そして金属フレーム	3000V/0.5mA/60S
5	電気的寿命		≧50000サイクル
6	機械的寿命		≥1000000サイクル
7	動作温度		-25～125℃
8	動作周波数		電気 :15 サイクル機械式:60サイクル
9	防振		振動周波数: 10~55HZ; 振幅:1.5mm; 3方向：1H
10	はんだ付け能力: 浸漬部80％以上はんだで覆われます		はんだ付け温度：235±5℃ 浸漬時間:2~3S
11	はんだ耐熱性		ディップはんだ：260±5℃ 5±1S 手はんだ：300±5℃ 2～3S
12	安全性の承認		UL、CSA、VDE、ENEC、TUV、CE、KC、CQC
13	試験条件		周囲温度：20±5℃ 相対湿度:65±5%RH 空気圧:86~106KPa

マイクロスイッチの特徴と用途

1.Sate、信頼性の高い基本スイッチ
2. 美しい外観、タイトな構成。特徴: 小さな接触許容度、素早い動作、高感度、小さな動作移動量。
4.ロングライト、高信頼性
5.豊富な接触端子
6.温度の変化

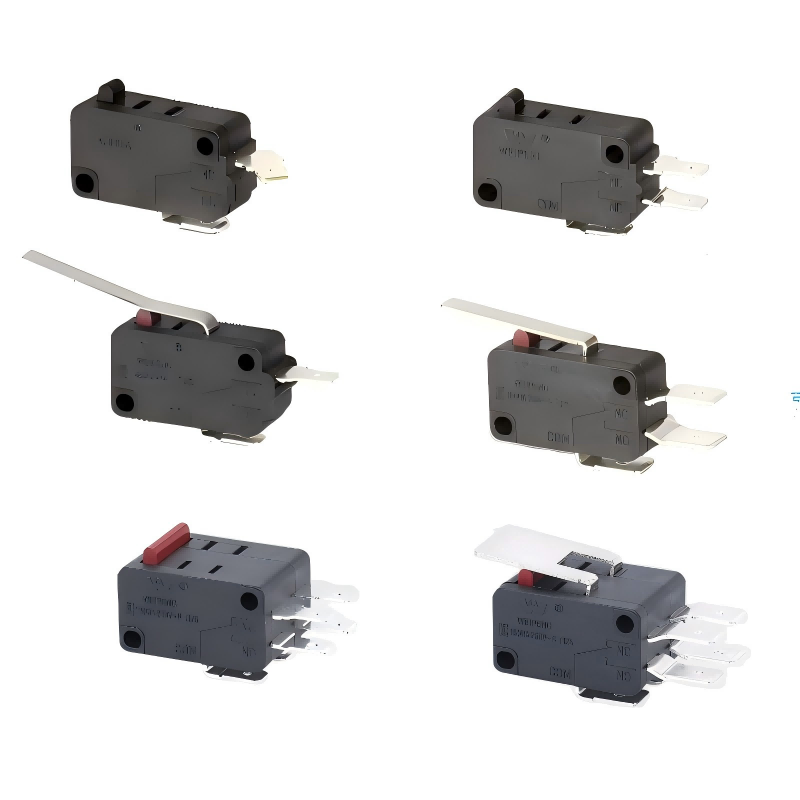

7.各種レバー
8.熱硬化性プラスチックまたは熱可塑性プラスチックを採用する
9.家庭用アプライアンス電子機器、自動機械通信機器、装置および10.計測器、電動モーションツールなどで広く使用されています。

マイクロスイッチの詳細
