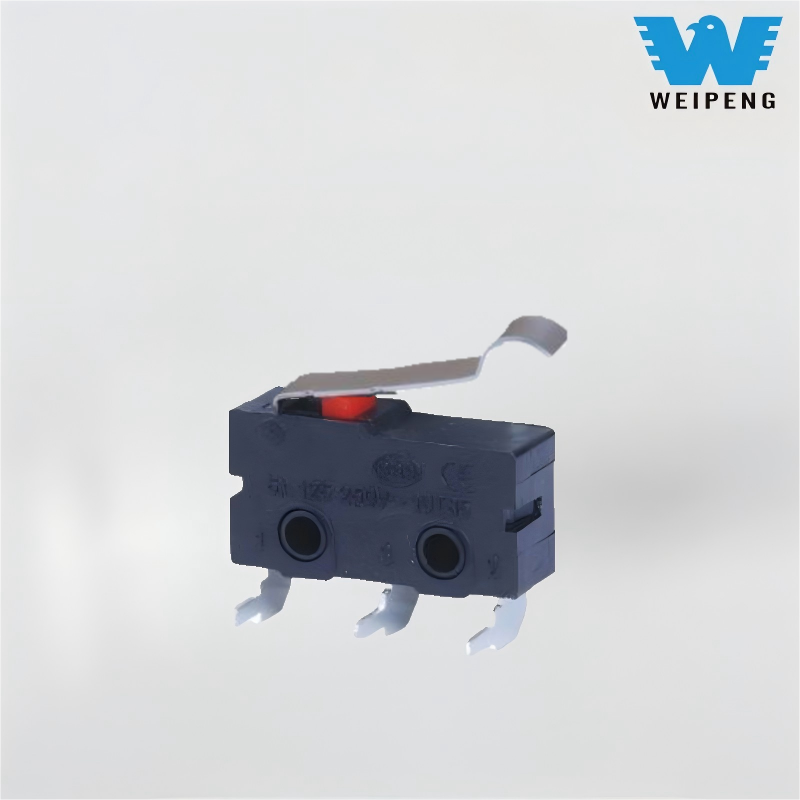

ハンドル型三脚微角度マイクロスイッチ

HK-04G-L マイクロスイッチ (5A 250V マイクロスイッチ) は、ショートレバートリガー構造とスナップアクション機構を備えており、最小限の機械力で迅速な回路切り替えを可能にします。この製品は、正確な動作特性、幅広い環境適応性、世界的な安全認証を備えており、家電制御、産業オートメーション、電子機器にわたる重要な制御シナリオで広く使用されています。機器の安全な動作と正確な制御を確保するための中核コンポーネントとして機能します。

モデル:HK-04G-LZ-184

お問い合わせを送信

製品説明

WEIPENG® は、ハンドル型三脚微角度マイクロスイッチの大手メーカー、サプライヤー、輸出業者です。

マイクロスイッチ導入

HK-04G-L マイクロスイッチは、ショートレバートリガー構造とスナップアクション機構を備えており、最小限の機械力で迅速な回路切り替えを可能にします。この製品は、正確な動作特性、幅広い環境適応性、世界的な安全認証を備えており、家電制御、産業オートメーション、電子機器にわたる重要な制御シナリオで広く使用されています。機器の安全な動作と正確な制御を確保するための中核コンポーネントとして機能します。

マイクロスイッチ応用

精密電子機器や医療機器などに最適です。例えば：

プリンター:用紙送りチャネル内のスイングアームが用紙の端を検出します。 0.3mmのプレトラベルで厚さ50μmの感熱紙を識別できます。

医療用モニター:ボタンの作動にはショートスイングアーム構造を採用し、作動力1.0Nでトリガーの感度と誤作動の防止を両立させています。

スマートターミナル:バッテリーコンパートメントのカバー閉鎖を検出し、オーバートラベル ≥0.2mm でカバーが完全に固定されていることを確認します。

マイクロスイッチ仕様

スイッチの技術的特徴:
アイテム	技術的パラメータ		価値
1	電気定格		5(2)A 125V/250VAC 10(3)125V/250VAC
2	接触抵抗		≤50mΩ 初期値
3	絶縁抵抗		≥100MΩ (500VDC)
4	誘電電圧	間未接続端子	500V/0.5mA/60S
		端子間そして金属フレーム	1500V/0.5mA/60S
5	電気的寿命		≥10000サイクル
6	機械的寿命		≥100000サイクル
7	動作温度		-25～125℃
8	動作周波数		電気:15サイクル機械式:60サイクル
9	防振		振動周波数:10~55HZ; 振幅:1.5mm; 3方向：1H
10	はんだ付け能力: 浸漬部80％以上はんだで覆われます		はんだ付け温度：235±5℃ 浸漬時間:2~3S
11	はんだ耐熱性		ディップはんだ：260±5℃ 5±1S 手はんだ：300±5℃ 2～3S
12	安全性の承認		UL、CSA、VDE、ENEC、CE
13	試験条件		周囲温度：20±5℃ 相対湿度:65±5%RH 空気圧 : 86~106KPa
