ダブルピンノーマルオープン 16A 高電流認定リミットトラベルスイッチ

Yueqing Tongda Wire Electric Factory のマイクロスイッチシリーズのベンチマークモデルとして、ダブルピンノーマルオープン 16A 高電流認定リミットトラベルスイッチは、その核となる利点として「高感度、超長寿命、マルチシナリオ適応性」を特長としています。同社の 35 年にわたるスイッチ製造の専門知識を統合したこのスイッチは、最小の接点ギャップと迅速な動作メカニズムのおかげで、家電製品、自動車エレクトロニクス、産業オートメーション、およびその他の分野で重要な制御コンポーネントとなっています。そのパフォーマンスと信頼性は世界中の複数の権威機関によって認定されており、ニッチ市場での主流の地位を確保しています。

モデル:HK-14-1X-16AP-808

お問い合わせを送信

製品説明

WEIPENG® は業界をリードするダブルピンノーマルオープン 16A 高電流認定リミットトラベルスイッチメーカー、サプライヤー、輸出業者。

マイクロスイッチの紹介

HK-14 シリーズは、5A/10A/16A 125/250V AC を含む主流の仕様で複数の定格負荷をカバーし、さまざまなシナリオの電力要件を満たします。コアの電気的性能は優れています。初期接触抵抗 ≤ 25mΩで、低損失の伝導を保証します。絶縁抵抗 ≥ 100MΩ (DC 500V)、耐電圧 1500V AC (端子間) に耐え、漏電リスクを効果的に防止します。機械的寿命は最大300万サイクルに達し、電気的寿命は長期の高頻度使用に適しています。動作周波数は機械的に600サイクル/分、電気的に30サイクル/分に達し、耐久性と応答速度のバランスをとります。

この製品は、UL、C-UL、ENEC、VDE、CE、CB、TUV、CQC、KC などの主要な世界的な安全認証を取得しており、IEC 61058 規格に準拠し、ヨーロッパ、北米、アジア太平洋などの地域の市場アクセス要件を満たしています。同社は ISO9001 および IATF 16949 品質マネジメントシステム認証を取得し、RoHS および REACH 環境指令を厳格に実施し、生産プロセス全体を通じて細心の注意を払っています。 6 件の国内発明特許と 48 件の実用新案特許を取得した HK-14 シリーズは、信頼性と一貫性において業界をリードするレベルを達成しています。

マイクロスイッチパラメータ（仕様）

スイッチの技術的特徴:
アイテム	技術的パラメータ		価値
1	電気定格		5(2)A/10A/16(3)A/21(8)A 250VAC
2	接触抵抗		≦30mΩ 初期値
3	絶縁抵抗		≧100MΩ(DC500V)
4	誘電電圧	間未接続端子	1000V/0.5mA/60S
		端子間そして金属フレーム	3000V/0.5mA/60S
5	電気的寿命		≧50000サイクル
6	機械的寿命		≥1000000サイクル
7	動作温度		-25～125℃
8	動作周波数		電気 :15 サイクル機械式:60サイクル
9	防振		振動周波数: 10~55HZ; 振幅:1.5mm; 3方向：1H
10	はんだ付け能力: 浸漬部80％以上はんだで覆われます		はんだ付け温度：235±5℃ 浸漬時間:2~3S
11	はんだ耐熱性		ディップはんだ：260±5℃ 5±1S 手はんだ：300±5℃ 2～3S
12	安全性の承認		UL、CSA、VDE、ENEC、TUV、CE、KC、CQC
13	試験条件		周囲温度：20±5℃ 相対湿度:65±5%RH 空気圧:86~106KPa

マイクロスイッチの特徴と用途

1.Sate、信頼性の高い基本スイッチ
2. 美しい外観、タイトな構成。特徴: 小さな接触許容度、素早い動作、高感度、小さな動作移動量。
4.ロングライト、高信頼性
5.豊富な接触端子
6.温度の変化
7.各種レバー
8.熱硬化性プラスチックまたは熱可塑性プラスチックを採用する
9.家庭用アプライアンス電子機器、自動機械通信機器、装置および10.計測器、電動モーションツールなどで広く使用されています。

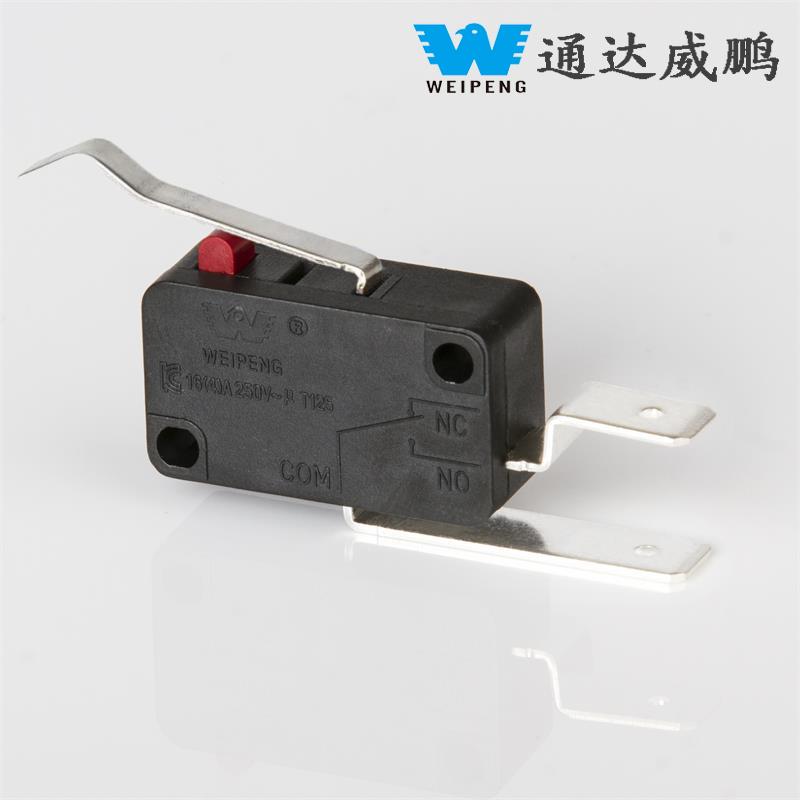

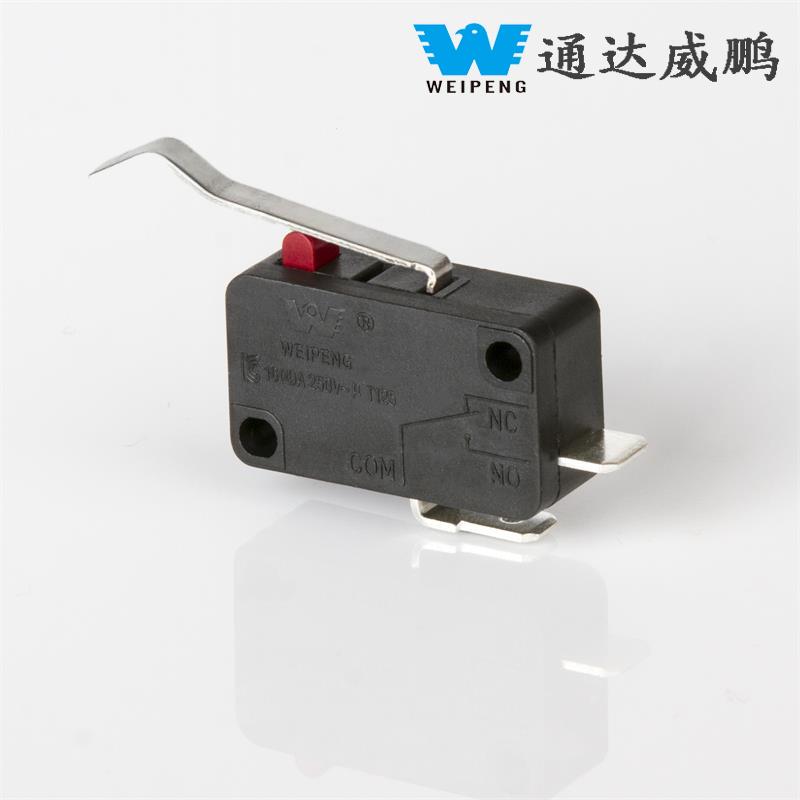

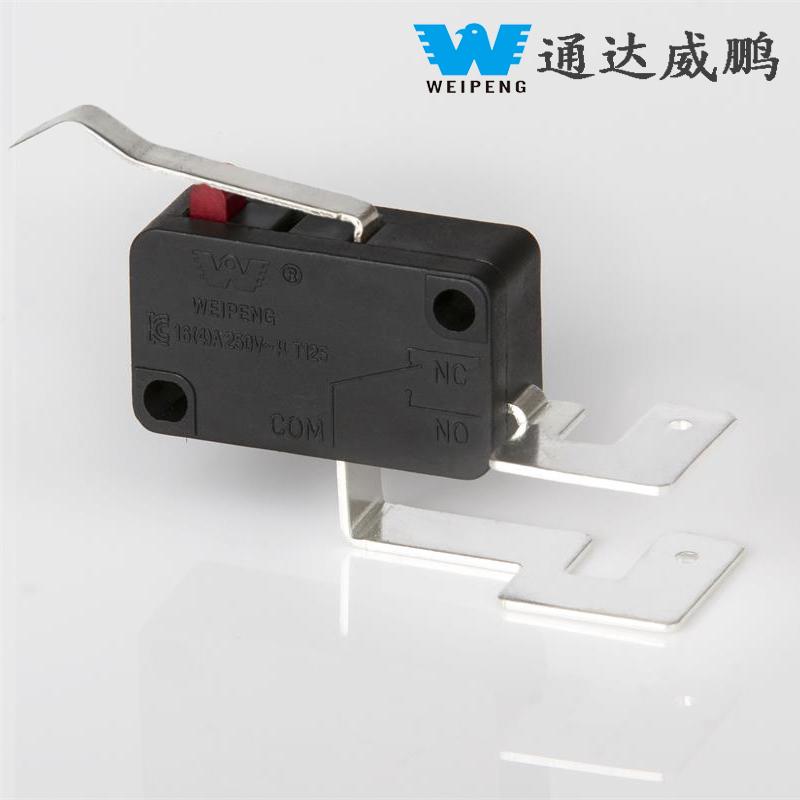

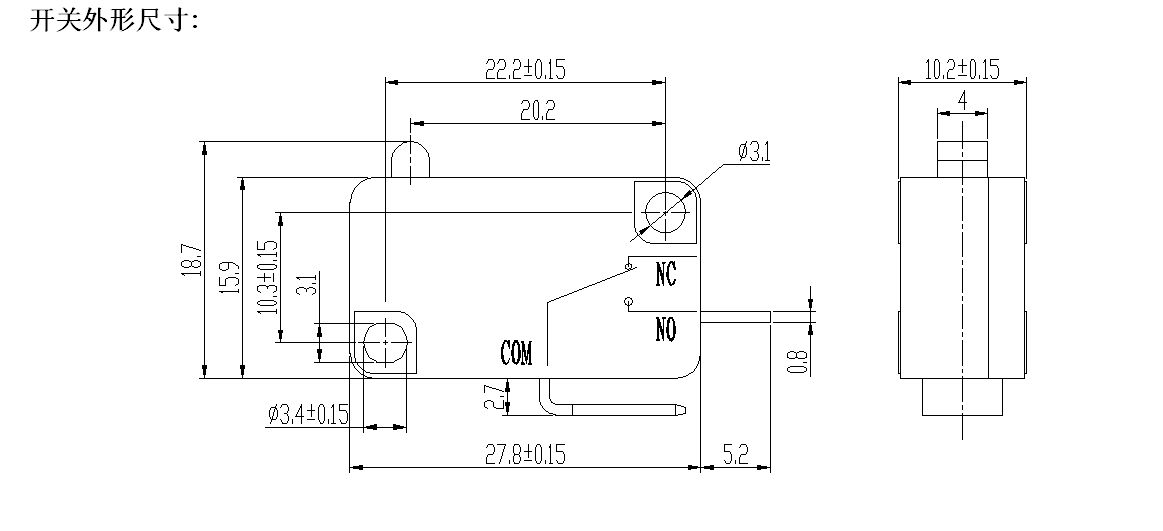

マイクロスイッチの詳細
