2脚電動物干しラックリセットマイクロスイッチ

Yueqing Tongda Wire Electric Factory のマイクロスイッチシリーズのベンチマークモデルとして、2 脚電気衣類乾燥ラックリセットマイクロスイッチは、「高感度、超長寿命、マルチシナリオ適応性」を主な利点として備えています。同社の 35 年にわたるスイッチ製造の専門知識を統合したこのスイッチは、最小の接点ギャップと迅速な動作メカニズムのおかげで、家電製品、自動車エレクトロニクス、産業オートメーション、およびその他の分野で重要な制御コンポーネントとなっています。

モデル:HK-14-1-16A-125

お問い合わせを送信

製品説明

WEIPENG® は業界をリードする2脚電動物干しラックリセットマイクロスイッチメーカー、サプライヤー、輸出業者。

マイクロスイッチの紹介

HK-14 は、堅牢な一体型ハウジングとスナップアクション接点機構を備えた高電流、耐久性の高い標準マイクロスイッチです。 2/3/4/6 ピン構成と幅広いカスタマイズ可能なレバーをサポートし、最大 21A@250VAC のスイッチング容量を備えています。家電製品、産業機器、電動工具などの主流の制御スイッチです。

構造と材料

ハウジング: 高強度難燃性熱可塑性プラスチック、耐衝撃性と耐熱性

接点：銀合金（AgCdO/AgNi）、耐アーク性、低接触抵抗

端子: 4.8mm 錫メッキ銅、プラグインおよびはんだ対応

アクチュエータ：プランジャー/レバーオプション（ストレート、ベント、ローラー等）

パフォーマンス上の利点

高電流容量: 最大 21A、高電力負荷に最適

バウンスフリーのスナップアクション: 短い移動距離、安定した接触による瞬時のスイッチング

高い柔軟性: 複数のピン配置とレバー、完全にカスタマイズ可能

産業グレードの信頼性: 幅広い温度、IP40、過酷な環境に対する完全な承認

マイクロスイッチパラメータ（仕様）

スイッチの技術的特徴:
アイテム	技術的パラメータ		価値
1	電気定格		5(2)A/10A/16(3)A/21(8)A 250VAC
2	接触抵抗		≦30mΩ 初期値
3	絶縁抵抗		≧100MΩ(DC500V)
4	誘電電圧	間未接続端子	1000V/0.5mA/60S
		端子間そして金属フレーム	3000V/0.5mA/60S
5	電気的寿命		≧50000サイクル
6	機械的寿命		≥1000000サイクル
7	動作温度		-25～125℃
8	動作周波数		電気 :15 サイクル機械式:60サイクル
9	防振		振動周波数: 10~55HZ; 振幅:1.5mm; 3方向：1H
10	はんだ付け能力: 浸漬部80％以上はんだで覆われます		はんだ付け温度：235±5℃ 浸漬時間:2~3S
11	はんだ耐熱性		ディップはんだ：260±5℃ 5±1S 手はんだ：300±5℃ 2～3S
12	安全性の承認		UL、CSA、VDE、ENEC、TUV、CE、KC、CQC
13	試験条件		周囲温度：20±5℃ 相対湿度:65±5%RH 空気圧:86~106KPa

マイクロスイッチの特徴と用途

1.Sate、信頼性の高い基本スイッチ
2. 美しい外観、タイトな構成。特徴: 小さな接触許容度、素早い動作、高感度、小さな動作移動量。
4.ロングライト、高信頼性
5.豊富な接触端子
6.温度の変化
7.各種レバー
8.熱硬化性プラスチックまたは熱可塑性プラスチックを採用する
9.家庭用アプライアンス電子機器、自動機械通信機器、装置および10.計測器、電動モーションツールなどで広く使用されています。

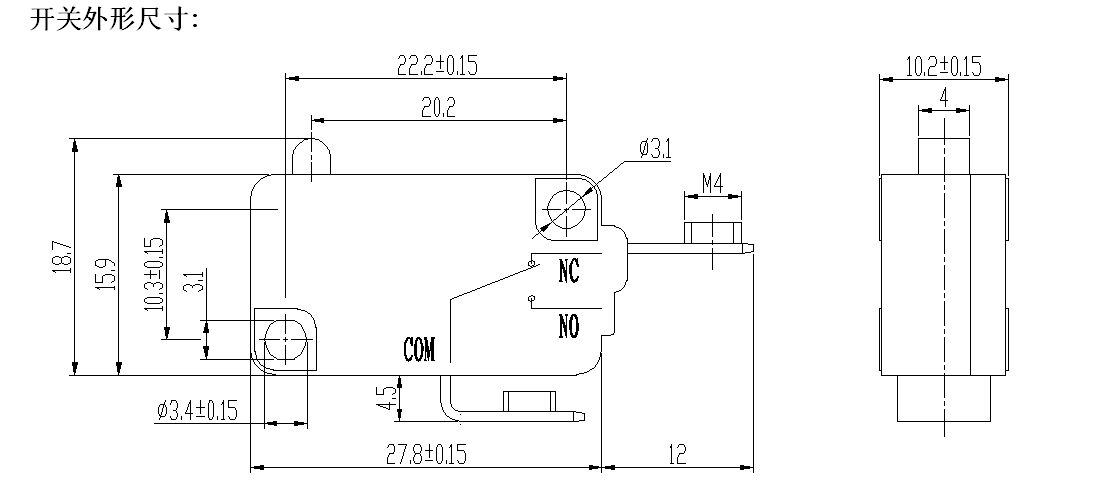

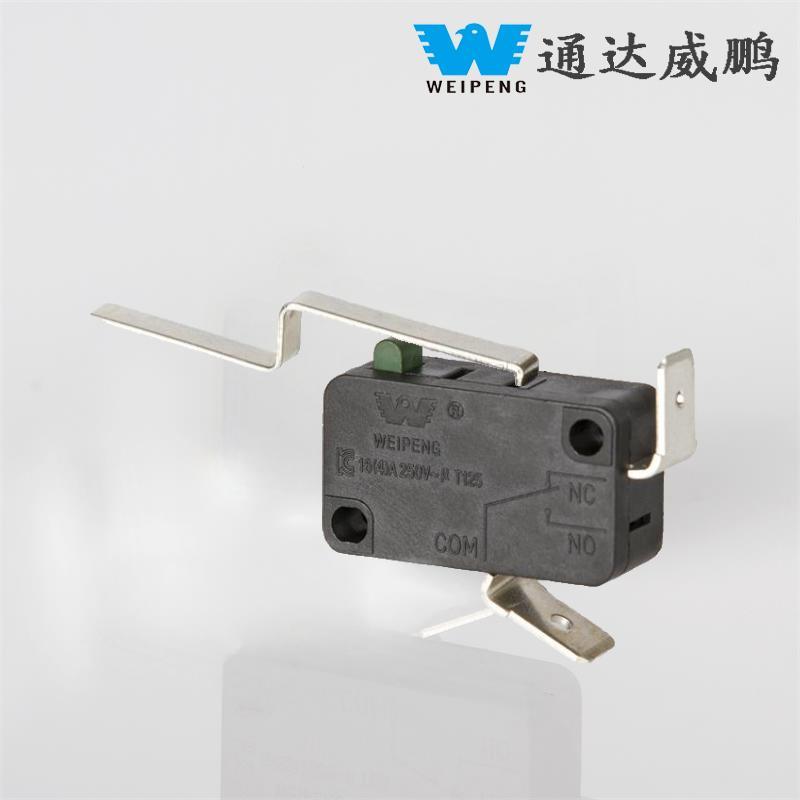

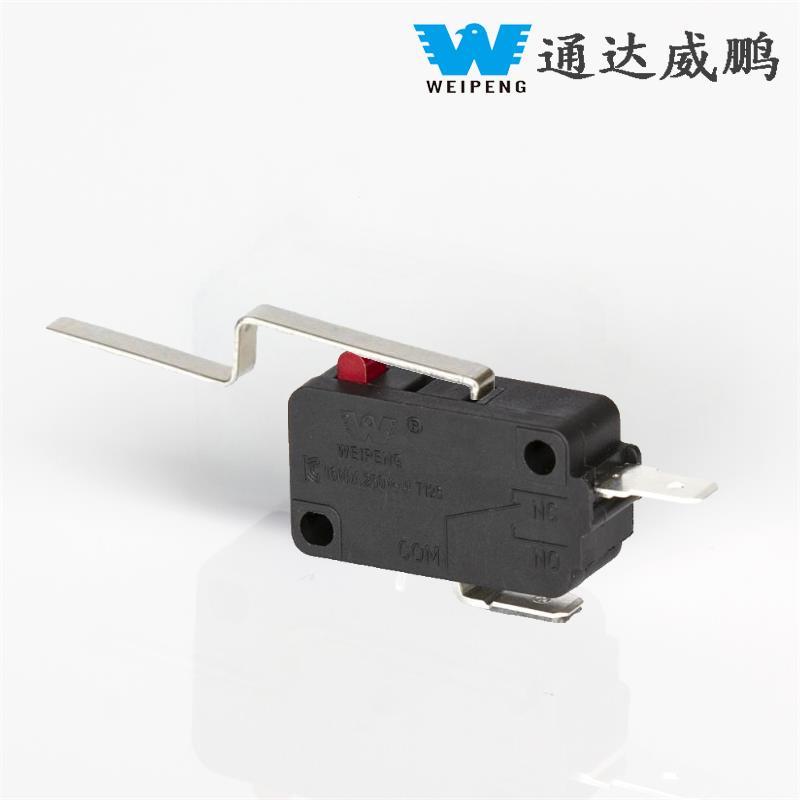

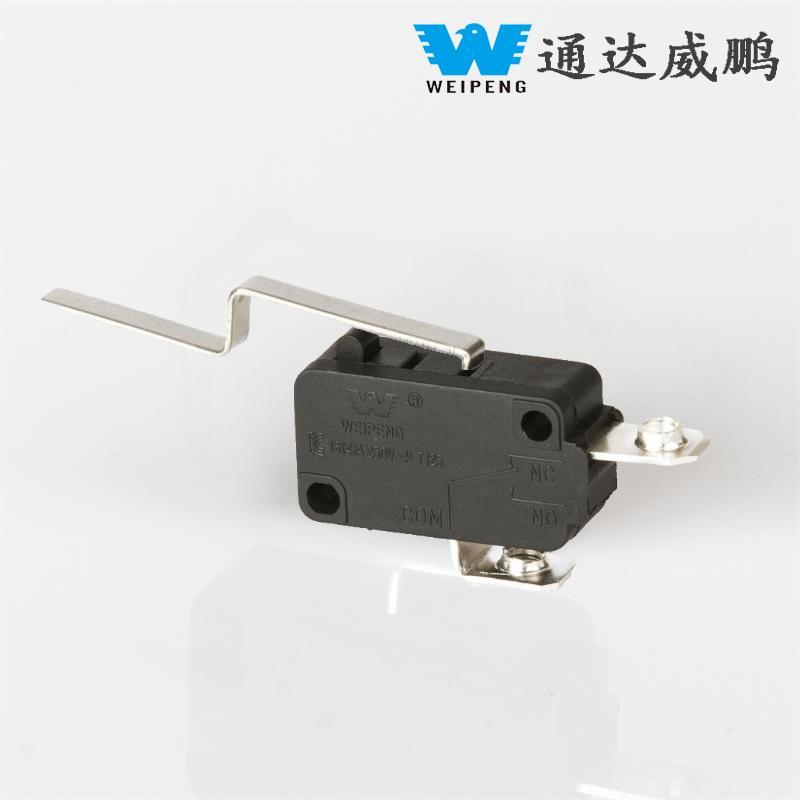

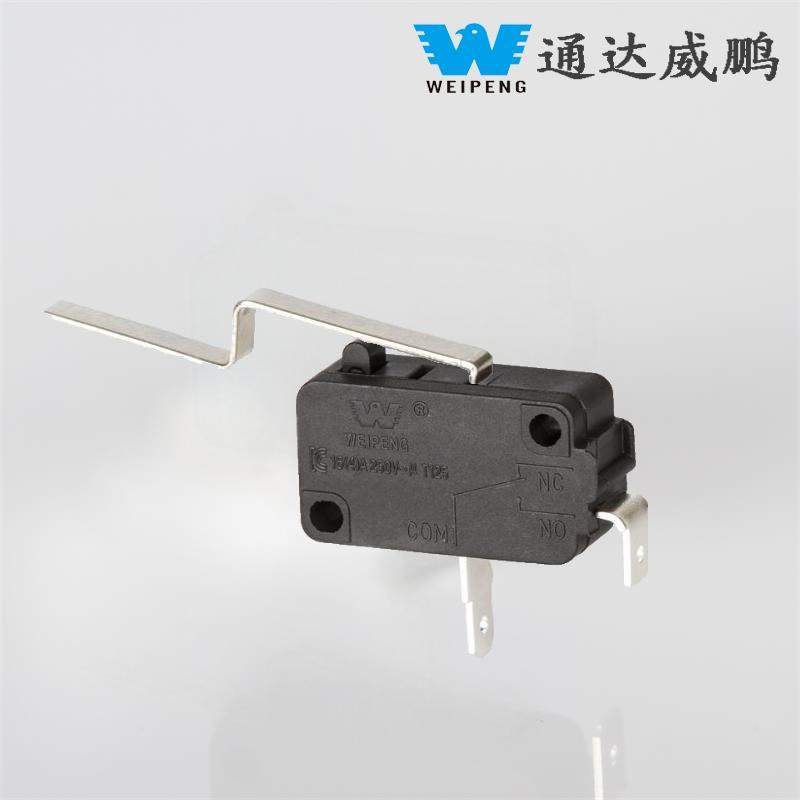

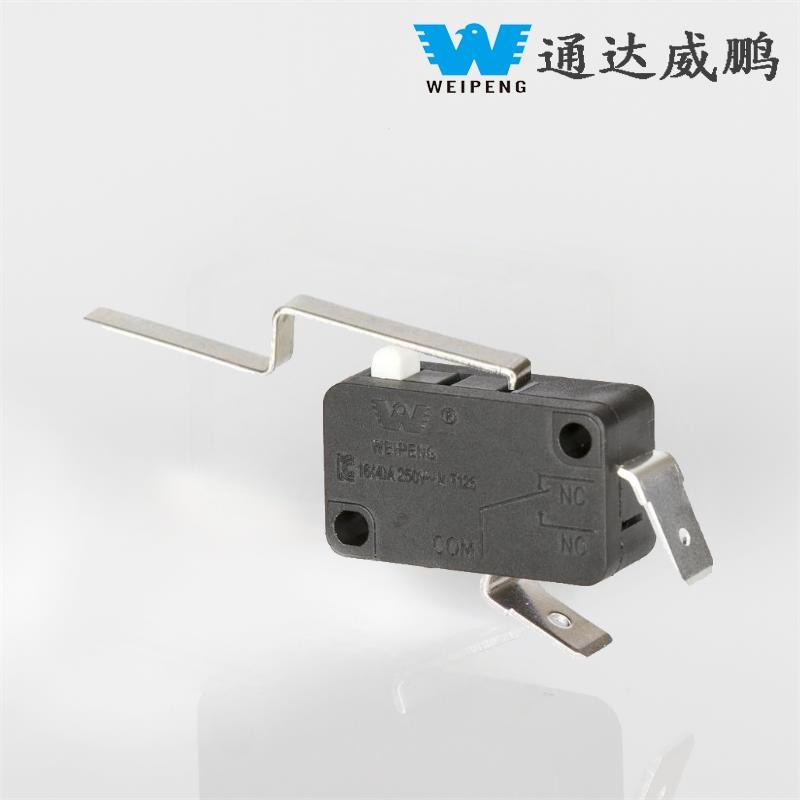

マイクロスイッチの詳細
