16A 3 ピンセルフリセット銀接点 V7-7B17D8-201 ハネウェル交換用マイクロスイッチ

Yueqing Tongda Wire Electric Factory のマイクロスイッチシリーズのベンチマークモデルとして、16A 3 ピンセルフリセットシルバーコンタクト V7-7B17D8-201 ハネウェル交換用マイクロスイッチは、その核となる利点として「高感度、超長寿命、マルチシナリオ適応性」を特長としています。同社の 35 年にわたるスイッチ製造の専門知識を統合したこのスイッチは、最小限の接点ギャップと迅速な動作メカニズムのおかげで、家庭用電化製品、自動車エレクトロニクス、産業オートメーション、その他の分野で重要な制御コンポーネントとなっています。

モデル:HK-14-16A-006

お問い合わせを送信

製品説明

WEIPENG® は、16A 3 ピンセルフリセット銀接点 V7-7B17D8-201 ハネウェル交換用マイクロスイッチですメーカー、サプライヤー、輸出業者。

マイクロスイッチの紹介

HK-14 は、内部スプリングスナップアクション機構を利用して瞬時のオン/オフを実現する高速アクションのハイパワーマイクロスイッチです。短い移動距離と高感度なトリガ特性により、レバー/ボタンを押すわずかな外力で素早く回路を切り替えることができ、接点の固着がなく、安定した応答が得られます。

COM（コモン）、NO（ノーマルオープン）、NC（ノーマルクローズ）の3つの端子を標準装備しています。 2 ピン単回路、4 ピン/6 ピン二極双投バージョンも提供しています。

NO (ノーマルオープン): 押さないと開き、押すと閉じます。

NC（ノーマルクローズ）：押さないと閉じ、押すと開く。

SPDT (単極) / DPST (2 極) 構造はオプションで、2 本の電力線を同時に遮断して、デバイスの電源の安全性を高めることができます。

マイクロスイッチパラメータ（仕様）

スイッチの技術的特徴:
アイテム	技術的パラメータ		価値
1	電気定格		5(2)A/10A/16(3)A/21(8)A 250VAC
2	接触抵抗		≦30mΩ 初期値
3	絶縁抵抗		≧100MΩ(DC500V)
4	誘電電圧	間未接続端子	1000V/0.5mA/60S
		端子間そして金属フレーム	3000V/0.5mA/60S
5	電気的寿命		≧50000サイクル
6	機械的寿命		≥1000000サイクル
7	動作温度		-25～125℃
8	動作周波数		電気 :15 サイクル機械式:60サイクル
9	防振		振動周波数: 10~55HZ; 振幅:1.5mm; 3方向：1H
10	はんだ付け能力: 浸漬部80％以上はんだで覆われます		はんだ付け温度：235±5℃ 浸漬時間:2~3S
11	はんだ耐熱性		ディップはんだ：260±5℃ 5±1S 手はんだ：300±5℃ 2～3S
12	安全性の承認		UL、CSA、VDE、ENEC、TUV、CE、KC、CQC
13	試験条件		周囲温度：20±5℃ 相対湿度:65±5%RH 空気圧:86~106KPa

マイクロスイッチの特徴と用途

1.Sate、信頼性の高い基本スイッチ
2. 美しい外観、タイトな構成。特徴: 小さな接触許容度、素早い動作、高感度、小さな動作移動量。
4.ロングライト、高信頼性
5.豊富な接触端子
6.温度の変化
7.各種レバー
8.熱硬化性プラスチックまたは熱可塑性プラスチックを採用する
9.家庭用アプライアンス電子機器、自動機械通信機器、装置および10.計測器、電動モーションツールなどで広く使用されています。

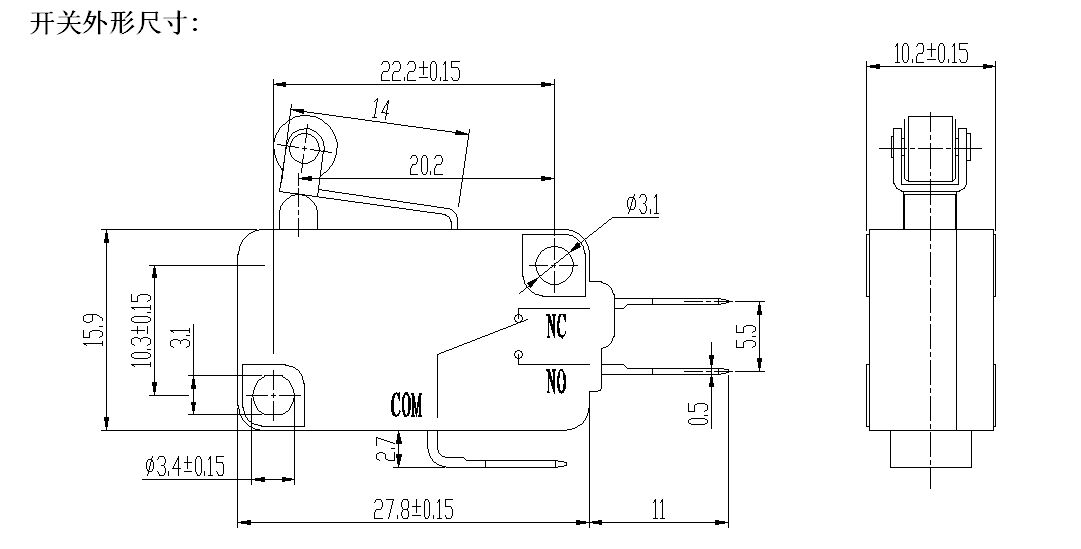

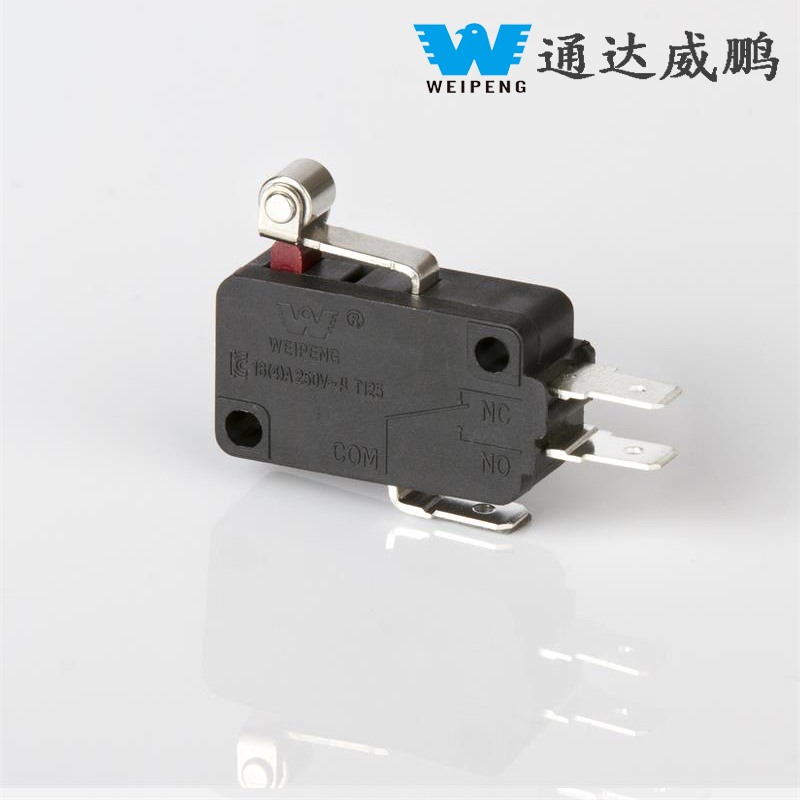

マイクロスイッチの詳細
