オンオフロッカースイッチの種類

オン/オフロッカースイッチは、2 つの位置 (オンとオフ) があるタイプのスイッチです。オン/オフのロッカー スイッチは、産業用機器、家電製品、カーエレクトロニクス、DIY プロジェクトでよく使用されます。操作が簡単で信頼性の高いスイッチであり、設置も簡単です。この記事では、丸いロッカー スイッチがどのように機能し、何に使用されるのかについて説明します。これには以下が含まれます2ピンロッカースイッチ, 3ピンロッカースイッチ、および「」のようなロングテール構成オン-オフ-オン」。

これらのスイッチは何に使用されますか?

オンオフ ロッカー スイッチ (ロッカー スイッチまたはオンオフ スイッチとも呼ばれる) は、ロッカー スイッチのアクチュエーターを使用して回路を手動で開閉することで、回路への電力の流れを制御できる電気デバイスです。彼らは、R/C ホビーの世界では一般に「ロッカー」と呼ばれています。スイッチのアクチュエータを指定するために使用される用語。スイッチの操作時のグリップやスイッチのオンまたはオフ位置で停止するために使用される、盛り上がった線またはバンプで作成された表面/ランドを備えています。ロッカー スイッチの機能は多岐にわたり、数多くのアプリケーションで使用できます。

• 家庭用電化製品:丸いロッカー スイッチは、ランプ、ファン、キッチン家電などの家庭用電化製品に使用され、ユーザーが自由にオン/オフできるようにします。
• 自動車エレクトロニクス:丸型ロッカー スイッチは、ヘッドライト、電動シート ヒーター、その他のさまざまな補助コンポーネントを含む、自動車のあらゆる電気システムに広く使用されています。
• 産業用:製造および産業用途では、機械や制御パネルに丸いロッカー スイッチが一般的に使用され、機器を操作するための安全かつ確実な手段を提供します。
• DIY プロジェクト:丸いロッカー スイッチは、趣味の人やメーカーに適しており、取り付けが簡単でシンプルであるため、電気プロジェクトに携わるすべての人に最適です。

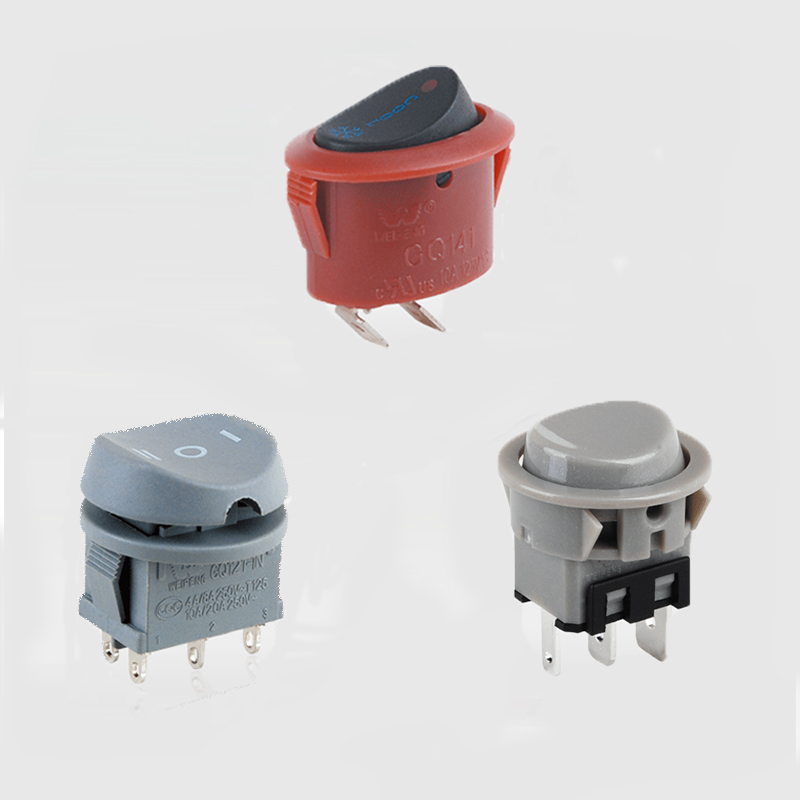

2ピンラウンドロッカースイッチvs. 3ピン丸型ロッカースイッチ

円形ロッカー スイッチを選択する場合、ロッカーのピンの数とそれぞれの機能の 2 つの主な点を考慮する必要があります。

2ピン丸型ロッカースイッチ:2 ピン丸形ロッカー スイッチの最も基本的なアプリケーションは、低電流デバイスの単純なオンザスイッチです。 2 つのピン接続はスイッチからの入力と出力となるため、単純な回路設計に適しています。ロッカー スイッチは手頃な価格で使いやすく、単純な電子機器や小型家電によく使用されます。

3ピン丸型ロッカースイッチ:3 ピンの丸いロッカー スイッチは、スイッチをアースに接続したり、スイッチが「オン」位置にあることを示す LED ライトを点灯したりするための追加のピンを提供します。このため、3 ピン ロッカー スイッチは、スイッチがアクティブになっているかどうかをユーザーが確認できることが重要なアプリケーションでの使用に最適です。 3 ピン ロッカー スイッチを使用するアプリケーションの例としては、自動車のダッシュボードや、暗い場所で使用される別のタイプの製品が挙げられます。

ラウンドロッカースイッチの主な特徴

丸いロッカー スイッチは、その効果的なデザインとパフォーマンス特性により人気があります。主な特徴は次のとおりです。

• 耐久性:丸いロッカー スイッチは数千回 (数千回の作動) 動作するように設計されているため、長期間の信頼性が得られます。
• サイズ：丸いロッカー スイッチはサイズが小さいため、多くの場合、複数の異なる場所に配置できます。
• 簡単な取り付け:ほとんどの円形ロッカー スイッチではスナップイン取り付けが可能で、手間のかからないセットアップと迅速な取り付けが可能です。
• 多用途:ラウンドロッカースイッチは、オン/オフ、オン/オフ/オンなどの複数の構成を提供します。
• カスタマイズ:カスタムの丸いロッカー スイッチは、エンド ユーザーの要件に応じて、さまざまな色やサイズ、照明付きなどで作成できます。

正しいラウンドロッカースイッチの選択方法

以下は、特定のアプリケーションに適切な円形ロッカー スイッチを選択する際に考慮すべき重要な点です。

電圧と電流の定格:を確認してください。丸いロッカースイッチは、機器/電子回路からそのスイッチに適用される電気負荷に対して定格されます。ラウンドロッカースイッチの定格がデバイスの要件を満たしていない場合、誤動作してスイッチを損傷したり、怪我をしたりする可能性があります。

照明：アプリケーションによっては、暗い環境での視認性を高めるために、LED ライトを内蔵したロッカー スイッチが必要な場合があります。

ピン構成:丸いロッカー スイッチの配線方法は、どのような機能を含める必要があるかによって決まります。たとえば、グランドが必要な場合は、3 ピン構成が適切です。軽い機能だけが必要な場合は、2 ピン構成で十分です。

素材の品質:高品質の素材は、ラウンドロッカースイッチからの長期にわたる信頼性の高い結果を保証するのに役立ちます。

デザインの設定:プロジェクトの要件を満たすスイッチを見つけるには、ロッカー スイッチの全体的な外観、寸法、機能を考慮する必要があります。

ラウンドロッカースイッチのメンテナンスのヒント

ロッカー スイッチの寿命にわたって最高のパフォーマンスを維持するには、次のヒントに従ってください。

• ロッカースイッチに損傷や磨耗がないか定期的に確認してください。配線の擦り切れ、端子接続の緩み、または機械的な問題が見つかった場合は、スイッチを交換してください。
• ラウンドロッカースイッチの定格電流と電圧を超えないようにしてください。
• ロッカースイッチの表面にゴミやホコリが入り込み、故障の原因とならないよう、頻繁に清掃してください。
• ショートや断線が発生しないように、ワイヤーがロッカー スイッチにしっかりと固定されていることを確認してください。

2 ピン ロッカー スイッチの代わりに 3 ピン ロッカー スイッチを使用できますか?

2 ピンの丸いロッカー スイッチから 3 ピンの丸いロッカー スイッチにアップグレードすると、いくつかの機能が追加されます。ただし、すべてのアプリケーションが 3 ピン ロッカー スイッチが提供する追加機能を必要とするわけではありません。電気回路にアースも LED 照明も必要ない場合は、2 ピンのロッカー スイッチで問題なく機能します。ただし、視覚的なフィードバックの追加機能が必要な場合は、3 ピンのロッカー スイッチへのアップグレードを検討することをお勧めします。

最終的な考え

オンとオフを切り替えるロッカー スイッチ (つまり、丸いロッカースイッチ) は、電気回路を制御する最も効率的で簡単な方法の 1 つです。これらは、ほとんどすべての人にとって信頼性が高く耐久性のあるオプションです。どちらも2ピンそして3ピン 丸いロッカースイッチさまざまな異なる電気回路に対応できます。どちらのスイッチも同じアプリケーションで正しく動作しますが、アプリケーションによっては、適切に機能するために 2 種類のスイッチのうち 1 つ以上が必要になる場合があります。ラウンド ロッカー スイッチに関連する特徴と機能の両方をより深く理解することで、安全性を維持しながら生産性を最大化するために、可能な限りインテリジェントで情報に基づいた意思決定を行うことができるようになります。ラウンド ロッカー スイッチは、適切に選択して保守すると、信頼性の高い長期的なサービスを提供できます。
