ロング アーム マイクロ スイッチは、拡張レバー アクチュエータを備えた非常にコンパクトなスナップアクション スイッチです。スイッチのアームが長いため、動き、位置、または機械的接触を検出する際に、通常のプランジャー タイプのマイクロ スイッチよりも高い柔軟性が得られます。ロングアームマイクロスイッチは、家電製品、産業機器、自動化システム、自動販売機、安全装置、事務機器、その他多くの電気機械製品など、さまざまな用途によく使用されます。アームが長いため、アクチュエータの動きとスイッチの間の距離が長くなり、スイッチを作動させるために必要な力の量が軽減されます。これらの機能の結果、電気機械市場全体で頻繁に使用されています。

バイヤー、エンジニア、調達チームがどのロング アーム マイクロ スイッチを購入するかを決めるのは、サイズだけではありません。電気定格、アクチュエータのスタイル、作動力、端子のスタイル、耐久性、設置スペースの要件、およびスイッチが使用される環境はすべて、スイッチの機能と寿命に影響を与えます。この記事では、ロング アーム マイクロ スイッチの仕組み、スイッチが使用できる場所、およびロング アーム マイクロ スイッチを購入する前に確認すべきさまざまな点について説明します。

とは何ですかロングアームマイクロスイッチ?

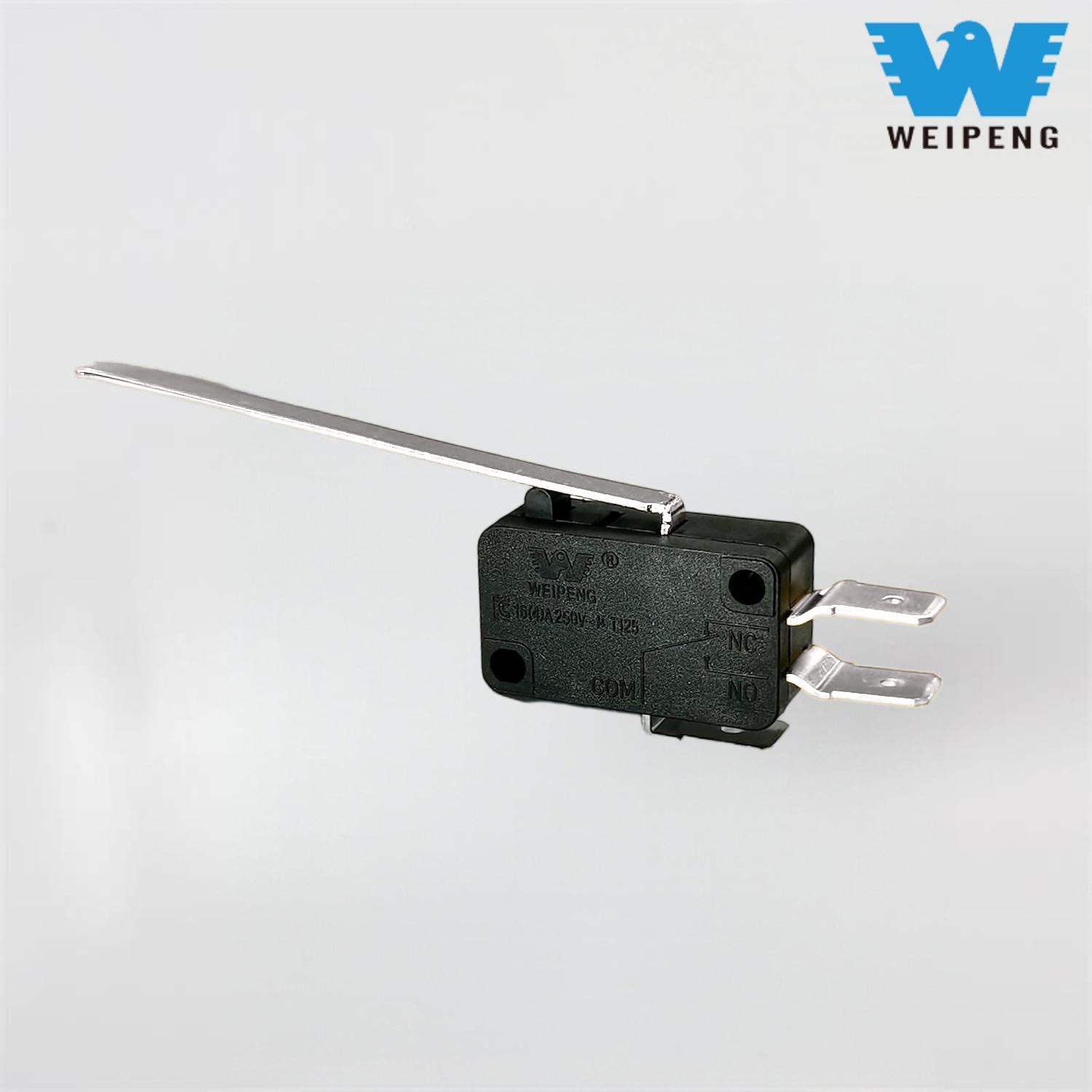

ロングアームマイクロスイッチは、アクチュエータにレバーアームが取り付けられたマイクロスイッチの例です。アクチュエータ レバーが別の物体によって押されるか動かされると、内部のバネ機構がスイッチの電気的接触状態を急速に変化させます。このスナップアクション機能により、ロング アーム マイクロ スイッチは、スイッチを作動させる物体の動きが遅いか、軽いか、または不安定であるかに関係なく、非常に信頼性が高くなります。

ロングアームは、標準のマイクロスイッチよりも作動要素とスイッチの作動点との間の距離を長くします。さらに、レバーアームが長いため、標準のマイクロスイッチと比較してスイッチの操作が容易になります。製品仕様には、マイクロ スイッチ レバー アーム、ロング レバー マイクロ スイッチ、レバー付きスナップ アクション スイッチ、リミット マイクロ スイッチ、ミニチュア レバー スイッチなどの類似した製品タイプの用語が記載されている場合があります。これらは通常、同様の機能の製品を指します。ただし、寸法、アクチュエータ構成、電気定格はモデルごとに異なる場合があります。

ロングアームマイクロスイッチの機能

マイクロスイッチのハウジング内では、固定接点と可動接点がバネ作用機構に接続されています。通常の位置にある場合、回路は、常開端子または常閉端子を介してどのように配線されたかに応じて、閉または開のいずれかになります。レバーアームを介して加えられた力は、マイクロスイッチ内の作動要素に伝達されます。スナップアクション機構は、加える力が動作点に達すると、ほぼ瞬時に接触状態を変化させ、加える力がなくなると元の位置に戻ります。

この素早い移行により、接点のアーク放電が減少し、生成される信号の精度が向上し、接点の機械的寿命が向上します。これらの理由により、マイクロスイッチは、頻繁なサイクル切り替え、正確な検出、コンパクトな設置、および一貫した電気出力が必要なアプリケーションで一般的に使用されます。

どこロングアームマイクロスイッチ一般的に使用されている

ロング アーム マイクロ スイッチは、そのコンパクトなサイズ、精度、非常にシンプルな機械的統合により、多くの業界で広く使用されています。家庭では電子レンジ、洗濯機、食器洗い機、コーヒーメーカー、冷蔵庫、エアコンなどの機器に使用され、ドアのインターロックの開閉状態や蓋の位置、水位などを検知して動作機能や安全制御を行っています。

産業用および商業用では、ロングアームマイクロスイッチはリミットスイッチ、位置検出装置、安全スイッチとして一般的に使用されています。また、自動販売機、アーケード機器、事務機器、電気錠、医療機器、3D プリンター、包装機、自動車付属品などにも幅広く使用されています。これらは、機械的な動きを電気信号に変換する経済的な手段を提供します。

レバーアームとアクチュエータの設計の種類

長いアーム レバーを備えたマイクロ スイッチには、いくつかの異なる形状のレバー アームが用意されています。真っ直ぐな長いレバーが最も一般的なスタイルで、一般的な位置検出と基本的な機械的接触に使用されます。ローラーレバーはレバーの先端にローラーを採用しており、スイッチを滑らせる際の物体への負担を軽減し、摩擦を軽減します。模擬ローラーレバーは、従来の回転ローラーの代わりにアームの端が湾曲しているため、低コストでよりスムーズな接触を実現します。

特定のレバーアームを備えたマイクロスイッチを選択する場合は、レバーの動きの方向を確認するように注意してください。誤った角度でマイクロスイッチを叩くと損傷し、早期故障の原因となる可能性があります。ロングアームマイクロスイッチの安定性と耐用年数は、適切な位置合わせ、レバーの長さ、リリーススペースを確保することで大幅に向上します。

ロングアームマイクロスイッチの選び方

スイッチを選択する最良の方法は、スイッチの動作パラメータから始めることです。スイッチによって何が検出されるか、スイッチがアクティブになる頻度、スイッチに流れる電流の量、およびスイッチがどのような条件にさらされるかを考慮する必要があります。低電圧で信号をスイッチングする場合、大量の電流をスイッチングすることよりも、接触の信頼性と安定した動作の方が重要になる可能性があります。モーターまたは電源を切り替えている場合は、電気定格と接点の材質をより重視する必要があります。

取り付け穴の間隔、本体サイズ、レバーの位置、端子の向きも測定することが重要です。組み立てはわずかな寸法の変化によっても影響を受ける傾向があります。デバイスを既存のモデルと交換する場合は、写真、図面、電圧/電流定格、端子情報、部品番号などの設置情報をベンダーに送信してください。新製品の開発では、量産前に実際の使用条件でサンプルをテストし、作動力、接触信頼性、取り付け公差が満たされているかどうかを確認します。

ロングアームマイクロスイッチ購入に関する推奨事項

OEM 生産またはメンテナンスのニーズに代わってロング アーム マイクロ スイッチを購入する場合、継続性を提供できる業者から購入することは、価格と同じくらい重要です。低コストのスイッチを購入した場合、押し込む力がさまざまな場合、または購入後すぐに故障した場合、製品の返品、ダウンタイム、または製品の苦情により多大なコストが発生します。技術的なサポートを提供でき、一貫した生産が可能で、スイッチの明確な文書と証明書を提供できるサプライヤーを探してください。

マイクロ スイッチ レバー アームはそれほど重要ではないように見えますが、安全性、制御、ユーザー エクスペリエンスにとって非常に重要です。アクチュエータのスタイル、電気定格、設置条件、およびロングアーム マイクロスイッチの品質を知ることで、家電製品用のマイクロ スイッチ レバー、コンパクトなリミット スイッチ、または OEM プロジェクト用の耐久性のある検出スイッチを購入する人は誰でも、トラブルやサービスのダウンタイムを最小限に抑え、アプリケーションの耐用年数全体にわたって信頼性の高いサービスを提供するスイッチを選択できます。
